Bộ chuyển đổi DC-DC converter đóng vai trò quan trọng trong hệ thống điện của xe điện EV, nơi nó chịu trách nhiệm điều chỉnh và chuyển đổi điện áp một chiều giữa các mức khác nhau để hỗ trợ các chức năng vận hành.

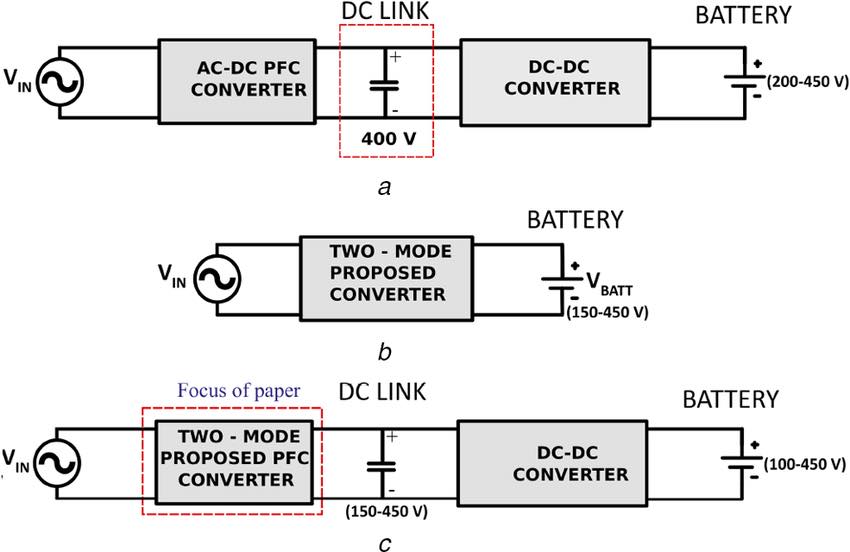

1. Chức năng chính
Đầu tiên, chế độ Buck hoạt động bằng cách giảm điện áp từ mức cao 400 V xuống mức thấp hơn là 12 V hoặc 48 V, nhằm cung cấp năng lượng cho các phụ tải phụ trợ như hệ thống đèn, âm thanh và các thiết bị điện tử khác trong xe. Chế độ này đảm bảo rằng các thiết bị phụ tải nhận được nguồn điện ổn định và phù hợp với yêu cầu hoạt động của chúng.
Thứ hai, chế độ Boost thực hiện việc tăng điện áp tại liên kết DC (DC-link) trong các hệ thống hybrid, giúp tối ưu hóa hiệu suất của động cơ và pin bằng cách nâng cao điện áp đầu vào cho các bộ phận cần năng lượng cao hơn. Chế độ này đặc biệt hữu ích trong việc hỗ trợ chuyển đổi năng lượng giữa pin và động cơ điện trong các xe hybrid.
Thứ ba, chế độ Bidirectional cho phép bộ chuyển đổi hoạt động hai chiều, hỗ trợ quá trình phanh tái sinh (regenerative braking) để thu hồi năng lượng từ phanh và chuyển nó trở lại pin, đồng thời hỗ trợ công nghệ Vehicle-to-Grid (V2G), nơi xe điện có thể cung cấp năng lượng ngược lại cho lưới điện. Điều này góp phần nâng cao hiệu quả năng lượng tổng thể của hệ thống.
2. Cấu trúc
Về cấu trúc (Topology), bộ chuyển đổi sử dụng kiểu Synchronous buck-boost không cách ly, nghĩa là nó không có biến áp cách ly điện giữa đầu vào và đầu ra, giúp giảm kích thước và chi phí nhưng vẫn đảm bảo hiệu suất cao trong việc điều chỉnh điện áp lên hoặc xuống.
3. Phương trình toán học cho chế độ Boost mode được biểu diễn như sau:
L di/dt= V_in-(1-D) V_o, trong đó:
L -độ tự cảm của cuộn cảm, di/dt – tốc độ thay đổi dòng điện,
V_in – điện áp đầu vào,
D – chu kỳ làm việc (duty cycle)
V_o – điện áp đầu ra.
Phương trình này mô tả mối quan hệ giữa các thông số điện trong quá trình tăng điện áp.
4. Ứng dụng chính của bộ chuyển đổi DC-DC converter
Cung cấp công suất từ 3 kW đến 5 kW cho các phụ tải hoạt động ở mức điện áp 12 V, chẳng hạn như hệ thống điều khiển điện tử, đèn pha và các thiết bị an toàn trong xe điện. Nhờ đó, nó góp phần vào việc duy trì hiệu suất và độ tin cậy của toàn bộ hệ thống điện trong xe.
Ví dụ thực tế:
Trong thực tế, bộ chuyển đổi DC-DC được áp dụng rộng rãi trong các mẫu xe điện phổ biến. Ví dụ, trong xe Tesla Model 3, bộ chuyển đổi Buck được sử dụng để giảm điện áp từ pin cao áp xuống 12 V, cung cấp năng lượng cho các hệ thống phụ trợ như đèn pha, động cơ cửa sổ và bơm nước làm mát. Tương tự, trong Nissan Leaf, chế độ Bidirectional hỗ trợ phanh tái sinh, cho phép thu hồi năng lượng từ bánh xe và lưu trữ lại vào pin, giúp tăng phạm vi di chuyển lên đến 20-30% trong điều kiện đô thị. Một ứng dụng khác là trong hệ thống hybrid của Toyota Prius, nơi bộ chuyển đổi Boost tăng điện áp DC-link để hỗ trợ động cơ điện, đồng thời chế độ Bidirectional cho phép trao đổi năng lượng với lưới điện qua V2G, góp phần vào các dự án năng lượng thông minh tại Nhật Bản.
Trong thực tế, bộ chuyển đổi DC-DC được áp dụng rộng rãi trong các mẫu xe điện phổ biến. Ví dụ, trong xe Tesla Model 3, bộ chuyển đổi Buck được sử dụng để giảm điện áp từ pin cao áp xuống 12 V, cung cấp năng lượng cho các hệ thống phụ trợ như đèn pha, động cơ cửa sổ và bơm nước làm mát. Tương tự, trong Nissan Leaf, chế độ Bidirectional hỗ trợ phanh tái tạo, cho phép thu hồi năng lượng từ bánh xe và lưu trữ lại vào pin, giúp tăng phạm vi di chuyển lên đến 20-30% trong điều kiện đô thị. Một ứng dụng khác là trong hệ thống hybrid của Toyota Prius, nơi bộ chuyển đổi Boost tăng điện áp DC-link để hỗ trợ động cơ điện, đồng thời chế độ Bidirectional cho phép trao đổi năng lượng với lưới điện qua V2G, góp phần vào các dự án năng lượng thông minh tại Nhật Bản.
