Lực Coriolis được sử dụng trong cảm biến gyroscope trên ô tô để đo tốc độ góc.
Các cảm biến này hỗ trợ hệ thống an toàn như kiểm soát ổn định điện tử (ESC) và phát hiện lật xe.
Nghiên cứu cho thấy lực Coriolis không trực tiếp ảnh hưởng đến chuyển động xe, mà qua cảm biến để đo lường chuyển động.
1.Lực Coriolis là gì?
Lực Coriolis là một loại lực quán tính xuất hiện khi một vật thể chuyển động trong một hệ quy chiếu quay (không phải hệ quy chiếu quán tính). Lực này được đặt theo tên của nhà vật lý người Pháp Gaspard-Gustave de Coriolis, người đã mô tả hiện tượng này vào năm 1835.
Lực này tác động vuông góc với hướng chuyển động của vật thể và trục quay của hệ quy chiếu.
Độ lớn của lực Coriolis tỉ lệ với vận tốc của vật thể và tốc độ quay của hệ quy chiếu.
Lực Coriolis giúp giải thích sự thay đổi hướng của vật thể. Trong ô tô, nó không tác động trực tiếp đến xe mà được sử dụng trong các cảm biến để đo lường chuyển động.
Lực Coriolis đóng vai trò quan trọng trong các cảm biến gyroscope trên ô tô, đặc biệt trong các hệ thống an toàn và điều khiển hiện đại.

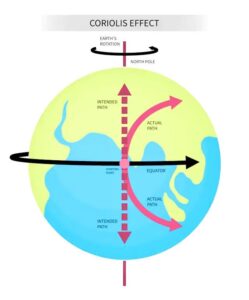

Lực Coriolis không phải là lực thực tế mà là hiệu ứng xuất hiện khi quan sát chuyển động của một vật thể từ một hệ quy chiếu đang quay, chẳng hạn như Trái Đất hoặc một cảm biến trong ô tô. Lực này được mô tả bởi công thức Fc = -2m x omega x v
trong đó:
-m là khối lượng của vật,
-Omega là tốc độ góc của hệ quy chiếu quay,
-v là vận tốc của vật trong hệ quy chiếu đó.

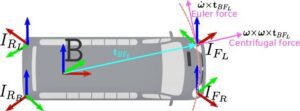

Trong ngữ cảnh ô tô, lực Coriolis không trực tiếp ảnh hưởng đến chuyển động của xe mà được sử dụng trong các cảm biến để đo lường các thông số như tốc độ góc và hướng di chuyển.
2.Nguyên lý hoạt động của cảm biến con quay hồi chuyển dựa trên lực Coriolis

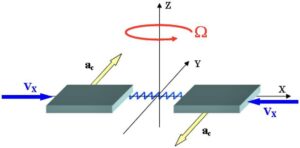

Các cảm biến gyroscope, đặc biệt là loại MEMS (Micro-Electro-Mechanical Systems), sử dụng nguyên lý Coriolis để đo lường tốc độ góc. Trong một gyroscope MEMS, một khối lượng nhỏ được làm rung động theo một trục. Khi xe quay, khối lượng này trải qua lực Coriolis, tạo ra một lực ly tâm vuông góc với hướng quay. Lực này được đo lường thông qua các điện cực hoặc cảm biến điện từ, sau đó chuyển thành tín hiệu điện tử đại diện cho tốc độ góc.
Con quay hồi chuyển (gyroscope) dùng để đo hoặc duy trì phương hướng dựa trên nguyên lý bảo toàn mômen động lượng. Trên ô tô hiện đại, con quay hồi chuyển thường được tích hợp trong các cảm biến (IMU – Inertial Measurement Unit) để hỗ trợ các hệ thống như cân bằng điện tử (ESC), chống trượt (TCS), kiểm soát ổn định, hỗ trợ lái tự động, v.v.
2.1Cấu tạo cơ bản:
– Con quay hồi chuyển truyền thống gồm một bánh đĩa quay quanh trục của nó. Khi bánh đĩa quay, nó có xu hướng giữ nguyên phương quay ban đầu do mômen động lượng.

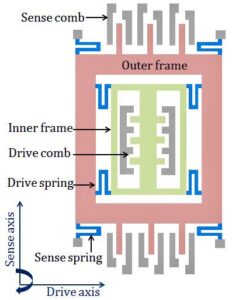

– Trên ô tô hiện đại, con quay hồi chuyển thường là loại MEMS (Micro-Electro-Mechanical Systems), rất nhỏ gọn, hoạt động dựa trên dao động của các vi cấu trúc bên trong chip.
2.2. Nguyên lý hoạt động:
– Khi ô tô chuyển động, đặc biệt là khi quay, rẽ, hoặc nghiêng, con quay hồi chuyển sẽ phát hiện sự thay đổi về góc quay (tốc độ góc) quanh các trục (thường là trục dọc, ngang, và đứng).
– Khi có sự thay đổi về hướng hoặc tốc độ quay, con quay hồi chuyển tạo ra tín hiệu điện tương ứng với tốc độ quay đó.

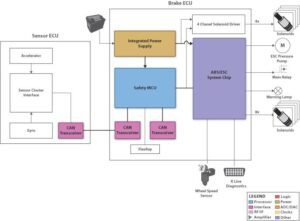

– Bộ điều khiển trung tâm (ECU) nhận tín hiệu này và phân tích để xác định trạng thái chuyển động của xe.
- Ứng dụng gyroscope trong ô tô:

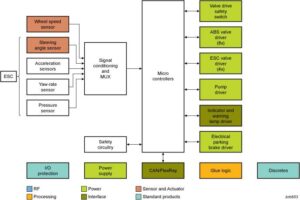

– Cân bằng điện tử (ESC): Khi cảm biến phát hiện xe bị mất kiểm soát (ví dụ: trượt ngang), hệ thống sẽ tự động phanh từng bánh hoặc can thiệp vào động cơ để đưa xe về trạng thái ổn định.
– Chống trượt (TCS – Traction Control System): Phát hiện và ngăn chặn bánh xe bị trượt khi tăng tốc.
– Hỗ trợ lái tự động: Xác định chính xác hướng và trạng thái chuyển động của xe để kiểm soát vô lăng, phanh, ga.
-Hệ thống định vị: Kết hợp với cảm biến gia tốc để xác định vị trí và hướng di chuyển của xe khi tín hiệu GPS yếu hoặc mất.
-Hệ thống treo điện tử: Điều chỉnh độ cứng của hệ thống treo dựa trên điều kiện đường, sử dụng dữ liệu từ gyroscope để tối ưu hóa trải nghiệm lái.
-Hệ thống lái trợ lực: Giúp điều chỉnh hệ thống lái dựa trên tốc độ và góc quay, đặc biệt trong các xe tự lái hoặc hỗ trợ lái.
Ngoài gyroscope, còn có cảm biến gia tốc (accelerometer), nhưng chúng không trực tiếp sử dụng lực Coriolis mà thường làm việc cùng gyroscope trong các hệ thống an toàn, như kích hoạt túi khí khi xảy ra tai nạn.
Ngoài ra, lực Coriolis được sử dụng trong các lĩnh vực khác như đo lưu lượng khối lượng (mass flow meters).
