Cảm biến vị trí bàn đạp ga là một trong những bộ phận quan trọng của hệ thống điều khiển động cơ điện tử trên ô tô hiện đại. Cảm biến này có nhiệm vụ ghi nhận mức độ đạp ga của người lái và chuyển thông tin đó thành tín hiệu điện gửi về ECU. Dựa trên tín hiệu nhận được, ECU sẽ điều khiển bướm ga điện tử, lượng nhiên liệu phun và các hệ thống liên quan nhằm đảm bảo động cơ hoạt động đúng theo yêu cầu của người điều khiển.
Nội dung chính
Cảm biến vị trí bàn đạp ga là gì?

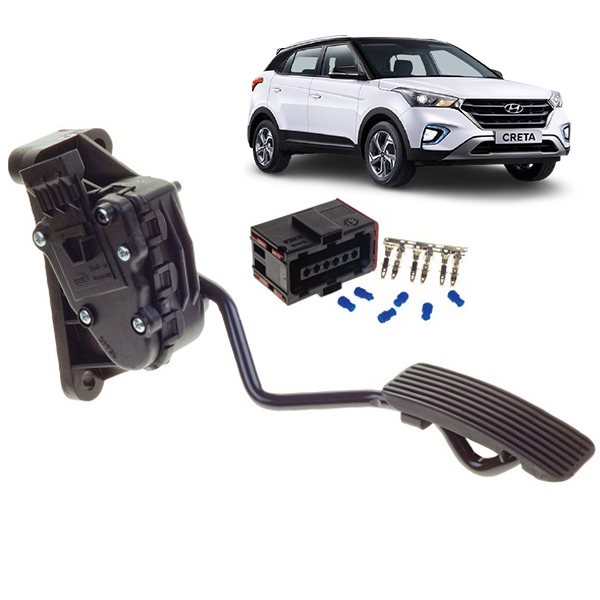

Cảm biến vị trí bàn đạp ga, còn gọi là cảm biến APP, là thiết bị dùng để xác định vị trí hoặc góc quay của bàn đạp ga. Trên các xe sử dụng hệ thống ga điện tử, cảm biến này thay thế hoàn toàn cơ cấu dây ga truyền thống. Khi người lái tác động lên bàn đạp ga, cảm biến sẽ nhận biết sự thay đổi vị trí và biến đổi thành tín hiệu điện áp để ECU xử lý.
Vai trò của cảm biến vị trí bàn đạp ga trong động cơ
Cảm biến vị trí bàn đạp ga đóng vai trò trung gian giữa người lái và hệ thống điều khiển động cơ. Nhờ tín hiệu từ cảm biến, ECU hiểu được mong muốn tăng tốc hay giảm tốc của người điều khiển và từ đó đưa ra các quyết định điều khiển phù hợp. Cảm biến này còn góp phần nâng cao khả năng tiết kiệm nhiên liệu, cải thiện độ êm ái khi vận hành và đảm bảo an toàn thông qua các chức năng kiểm soát lực kéo và ổn định thân xe.
Cấu tạo của cảm biến vị trí bàn đạp ga
Cảm biến vị trí bàn đạp ga có cấu tạo tương đối đơn giản nhưng độ chính xác cao. Bên trong cảm biến thường sử dụng phần tử biến trở hoặc cảm biến Hall để xác định vị trí bàn đạp. Ngoài ra, cảm biến còn có lò xo hồi để đưa bàn đạp về vị trí ban đầu và các chân kết nối điện để truyền tín hiệu về ECU. Nhiều cảm biến được thiết kế với hai hoặc ba mạch tín hiệu độc lập nhằm tăng độ an toàn và khả năng phát hiện lỗi.
Vị trí lắp đặt cảm biến vị trí bàn đạp ga
Trên hầu hết các dòng xe hiện nay, cảm biến vị trí bàn đạp ga được lắp trực tiếp trên cụm bàn đạp ga trong khoang lái. Cảm biến thường được thiết kế liền khối với bàn đạp, giúp việc lắp đặt gọn gàng và tăng độ chính xác khi đo hành trình đạp ga.

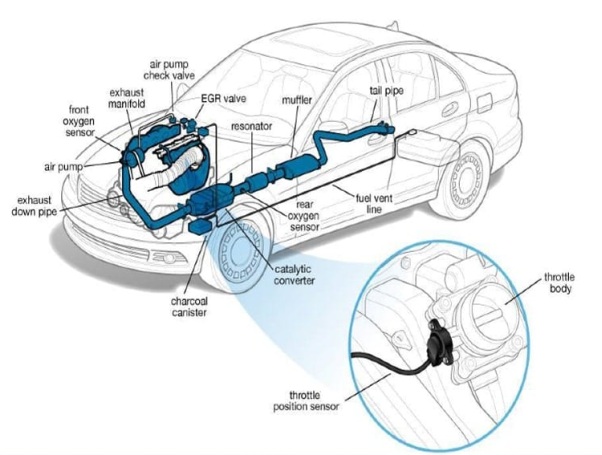

Vị trí cảm biến vị trí chân ga trên xe
Nguyên lý hoạt động của cảm biến vị trí bàn đạp ga
Khi người lái đạp ga, trục bàn đạp sẽ quay hoặc tịnh tiến, làm thay đổi vị trí của phần tử cảm biến bên trong. Sự thay đổi này dẫn đến sự thay đổi điện áp tín hiệu gửi về ECU. Dựa vào giá trị điện áp, ECU xác định mức độ đạp ga và điều khiển bướm ga điện tử mở ở góc tương ứng, đồng thời điều chỉnh lượng nhiên liệu phun vào động cơ. Về cơ bản sẽ có 2 loại là loại tuyến tính và loại Hall.

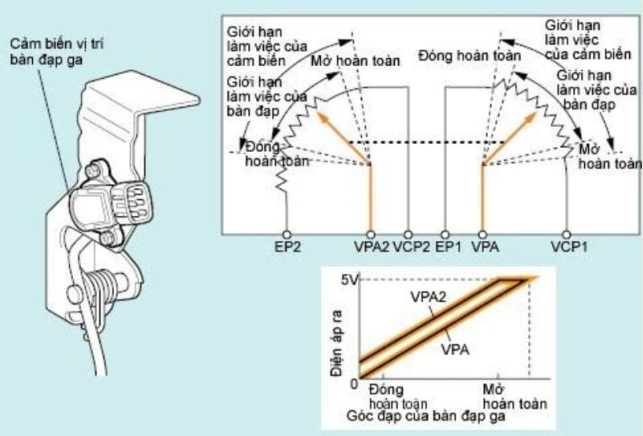

Cảm biến vị trí chân ga loại tuyến tính

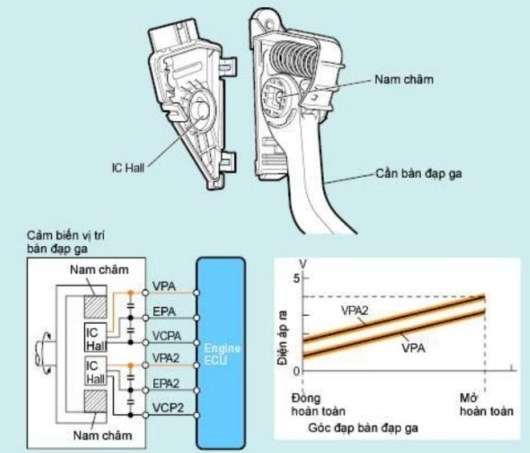

Cảm biến vị trí chân ga loại Hall
Tín hiệu cảm biến vị trí bàn đạp ga và ECU
Tín hiệu từ cảm biến vị trí bàn đạp ga là cơ sở quan trọng để ECU tính toán chế độ làm việc của động cơ. ECU không chỉ dựa vào một tín hiệu đơn lẻ mà còn so sánh giữa các kênh tín hiệu để đảm bảo tính chính xác. Nếu phát hiện tín hiệu bất thường, ECU sẽ giới hạn công suất động cơ hoặc đưa xe vào chế độ an toàn nhằm tránh các sự cố nguy hiểm.
Dấu hiệu hư hỏng cảm biến vị trí bàn đạp ga và cách khắc phục
Khi cảm biến vị trí bàn đạp ga gặp sự cố, người lái có thể nhận thấy xe tăng tốc kém, phản ứng ga chậm hoặc không đều. Trong nhiều trường hợp, xe có thể bị giới hạn công suất và đèn cảnh báo động cơ bật sáng. Những biểu hiện này cho thấy tín hiệu gửi về ECU không còn chính xác.
+ Nguyên nhân gây lỗi cảm biến vị trí bàn đạp ga
Nguyên nhân gây lỗi cảm biến vị trí bàn đạp ga thường xuất phát từ sự mài mòn của linh kiện bên trong, giắc cắm bị oxy hóa hoặc dây điện bị đứt, chạm. Ngoài ra, nước và bụi bẩn xâm nhập vào cảm biến cũng có thể làm sai lệch tín hiệu và dẫn đến hư hỏng.

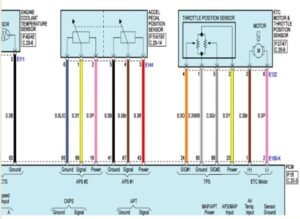

Sơ đồ mạch điện cảm biến vị trí chân ga trên xe
+ Cách kiểm tra và thay thế cảm biến vị trí bàn đạp ga
Việc kiểm tra cảm biến vị trí bàn đạp ga thường được thực hiện bằng máy chẩn đoán để theo dõi dữ liệu tín hiệu trong quá trình đạp ga. Nếu xác định cảm biến hư hỏng, kỹ thuật viên sẽ tiến hành tháo cụm bàn đạp ga và thay thế bằng cảm biến mới. Sau khi thay, ECU có thể cần được xóa lỗi hoặc học lại vị trí ga để hệ thống hoạt động ổn định.
Kết luận
Cảm biến vị trí bàn đạp ga giữ vai trò quan trọng trong hệ thống điều khiển động cơ hiện đại. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và các dấu hiệu hư hỏng của cảm biến sẽ giúp kỹ thuật viên chẩn đoán chính xác, sửa chữa hiệu quả và đảm bảo an toàn khi vận hành xe.
