ĐIỀU KHIỂN HỘP SỐ TỰ ĐỘNG

 1. Thuật toán điều khiển hộp số tự động

Thuật toán điều khiển hộp số tự động dựa trên các tín hiệu đầu vào từ cảm biến và logic xử lý của ECU. Dưới đây là thuật toán cơ bản.

Thuật toán điều khiển chuyển số:

a-Thu thập dữ liệu:

Đọc tín hiệu từ cảm biến tốc độ xe (VSS), tốc độ động cơ (RPM), vị trí bướm ga (TPS), nhiệt độ dầu (ATF), và vị trí cần số (PRNDL).

b-Xử lý dữ liệu:

So sánh tốc độ xe và tốc độ động cơ với bản đồ chuyển số (shift map) được lập trình sẵn trong ECU.

Xác định điều kiện chuyển số dựa trên tải động cơ (từ TPS) và nhiệt độ dầu.

c-Ra quyết định:

Nếu tốc độ xe và động cơ nằm trong vùng chuyển số (ví dụ: từ số 1 lên số 2), ECU gửi tín hiệu đến van điện để kích hoạt ly hợp/phanh dải phù hợp.

Nếu nhiệt độ dầu vượt quá giới hạn (ví dụ: >120°C), ECU kích hoạt chế độ bảo vệ, giới hạn chuyển số.

d-Thực thi:

Van điện điều chỉnh áp suất dầu để khóa/mở các thành phần hộp số hành tinh.

Kiểm tra phản hồi từ cảm biến để đảm bảo chuyển số thành công.

2.1 Bản đồ chuyển số: Được lập trình sẵn dựa trên thử nghiệm thực tế, tối ưu hóa theo loại xe và điều kiện vận hành.

2.2 Chế độ lái: Một số xe có các chế độ (Eco, Sport, Manual) thay đổi logic chuyển số, ví dụ:

-Chế độ Eco: Chuyển số sớm để tiết kiệm nhiên liệu.

-Chế độ Sport: Giữ số thấp hơn để tăng tốc độ.

2.3 Chẩn đoán và điều chỉnh:

ECU lưu trữ dữ liệu vận hành, hỗ trợ kỹ thuật viên chẩn đoán lỗi và tinh chỉnh thuật toán.

Phụ thuộc vào các yếu tố như tốc độ xe (km/h), vị trí bướm ga (%) và vòng tua động cơ (RPM). Hộp số tự động của Toyota Camry (U340E hoặc A140E) thường là hộp số 4 cấp được sử dụng trên các dòng Camry đời cũ.

Bảng tra cứu chuyển số tổng quát được xây dựng dựa trên các đặc điểm điển hình của hộp số tự động 4 cấp và phù hợp với mục đích đào tạo.

3.1 Đầu vào:

– Tốc độ xe (km/h): Yếu tố chính để xác định điểm chuyển số.

– Vị trí bướm ga (%): Phản ánh mức độ tăng tốc của người lái (nhẹ, vừa, mạnh).

– Tốc độ động cơ (RPM): Đảm bảo chuyển số trong dải an toàn của động cơ.

+ Chuyển số lên (upshift) và chuyển số xuống (downshift) có độ trễ (hysteresis) để tránh chuyển số liên tục.

+ Dữ liệu tập trung vào điều kiện lái xe thông thường, không tính đến các chế độ đặc biệt như Sport hoặc tải nặng.

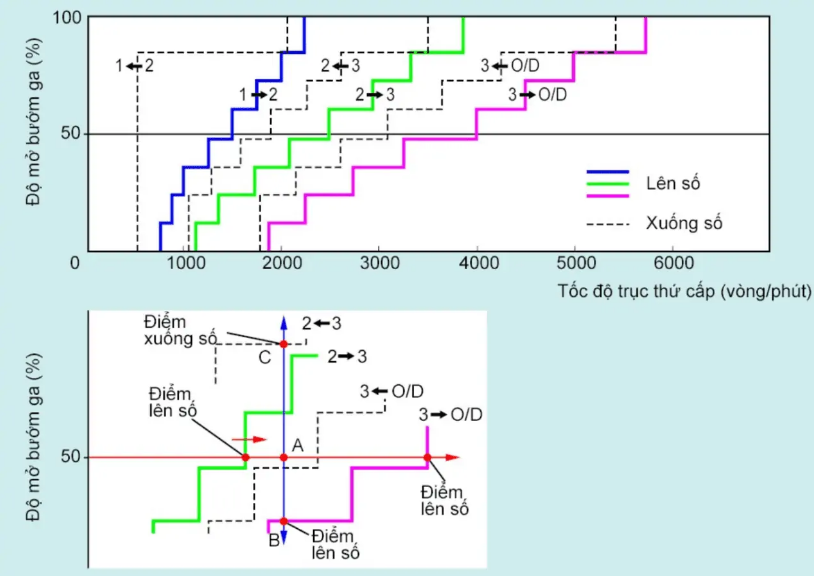

3.2 Bảng chuyển số lên (Upshift Table)

Tốc độ xe (km/h) Vị trí bướm ga (%) Chuyển số Dải vòng tua động cơ (xấp xỉ)

0–15 0–30 1 → 2 1800–2800

15–35 0–30 2 → 3 1700–2600

35–60 0–30 3 → 4 1600–2500

0–20 30–60 1 → 2 2200–3200

20–45 30–60 2 → 3 2000–3000

45–75 30–60 3 → 4 1900–2800

0–25 60–100 1 → 2 2500–3500

25–55 60–100 2 → 3 2300–3400

55–90 60–100 3 → 4 2200–3200

3.3 Bảng chuyển số xuống (Downshift Table)

Tốc độ xe (km/h) Vị trí bướm ga (%) Chuyển số Dải vòng tua động cơ (xấp xỉ)

12–0 0–30 2 → 1 1000–2000

30–10 0–30 3 → 2 1200–2200

55–30 0–30 4 → 3 1300–2300

15–5 30–60 2 → 1 1400–2400

40–20 30–60 3 → 2 1500–2600

70–45 30–60 4 → 3 1600–2700

20–10 60–100 2 → 1 1800–2800

50–25 60–100 3 → 2 2000–3000

85–50 60–100 4 → 3 2100–3100

3.4 Lưu ý về bảng tra

a-Vị trí bướm ga:

-0–30%: Tăng tốc nhẹ, phù hợp với lái xe tiết kiệm nhiên liệu (Eco mode).

-30–60%: Tăng tốc vừa phải, điều kiện lái xe thông thường trong đô thị.

-60–100%: Tăng tốc mạnh, thường khi vượt xe hoặc cần công suất lớn.

b-Độ trễ (Hysteresis): Điểm chuyển số xuống thấp hơn điểm chuyển số lên để tránh hiện tượng chuyển số liên tục (gear hunting).

c-Cụ thể cho Toyota Camry:

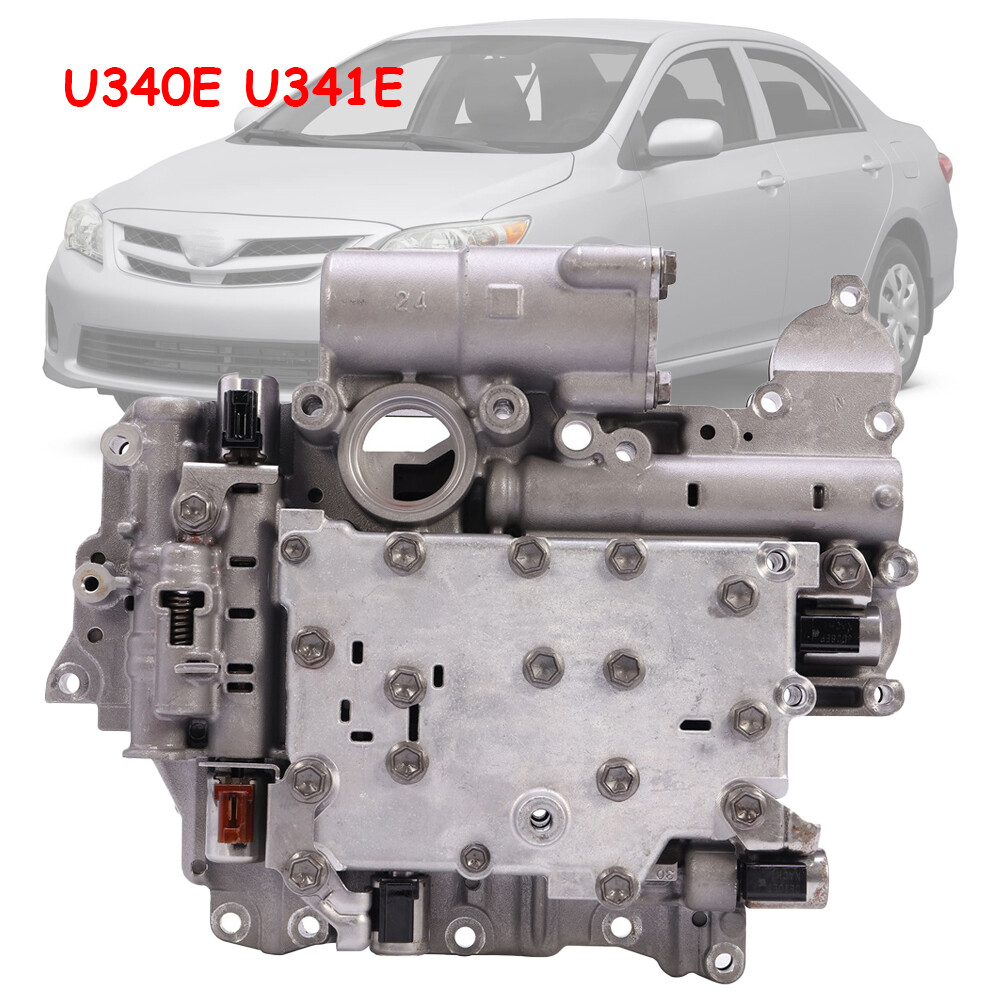

-Hộp số 4 cấp (như U340E hoặc A140E) thường được trang bị trên các mẫu Camry đời 1990–2000 (ví dụ: Camry 2.0E hoặc 2.2L).

-Hộp số sử dụng bộ truyền hành tinh với điều khiển điện tử (ECT – Electronically Controlled Transmission) hoặc thủy lực, với cấu hình 4 số tiến và 1 số lùi.

d-Các yếu tố bổ sung

-Nhiệt độ dầu ATF: Nếu nhiệt độ vượt quá 120°C, ECU có thể hạn chế chuyển số để bảo vệ hộp số.

-Tải động cơ: Leo dốc hoặc chở nặng có thể làm chậm chuyển số lên.

-Chế độ lái: Một số mẫu Camry có nút “PWR” (Power) để giữ số thấp hơn, tăng khả năng tăng tốc.

e-Tỷ số truyền (tham khảo từ U340E):

-Số 1: ~3.94

-Số 2: ~2.19

-Số 3: ~1.41

-Số 4: ~1.02

-Số lùi: ~3.14

Các tỷ số này ảnh hưởng đến tốc độ và RPM tại các điểm chuyển số.

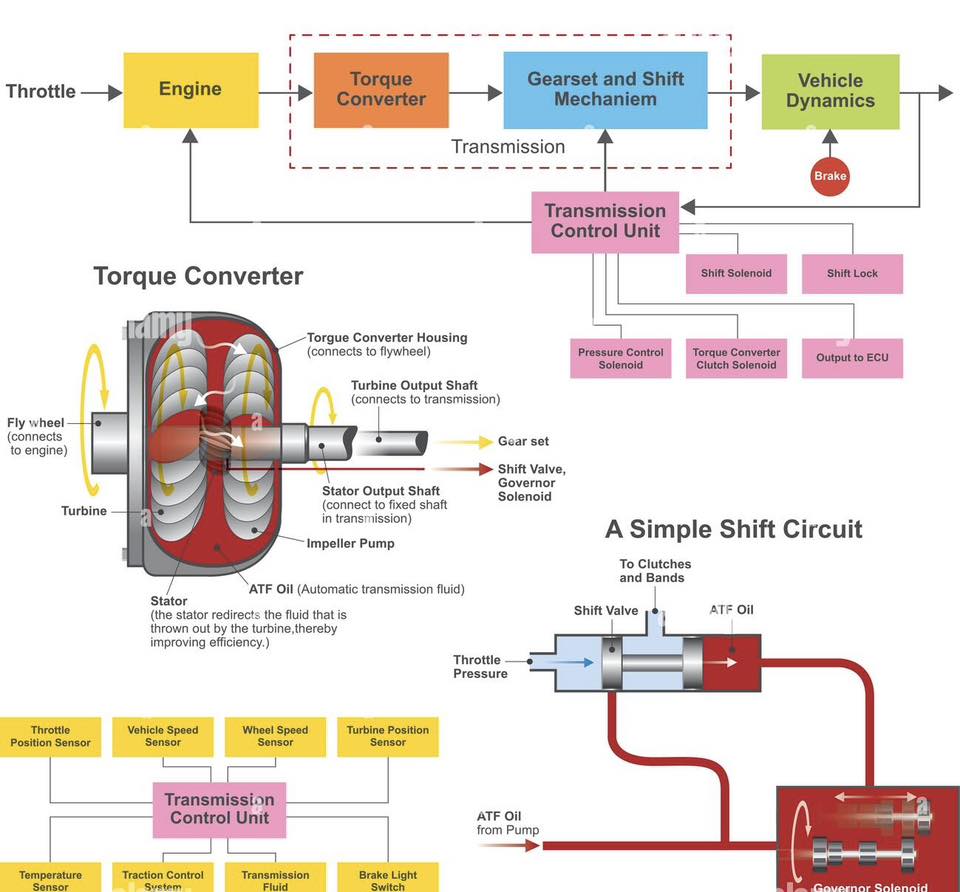

3.5 Ứng dụng trong ECU của Toyota Camry

ECU hộp số tự động 4 cấp trên Toyota Camry hoạt động như sau:

a-Thu thập dữ liệu: Đọc tín hiệu từ cảm biến tốc độ xe (VSS), cảm biến vị trí bướm ga (TPS), cảm biến vòng tua động cơ (RPM), và cảm biến nhiệt độ dầu (ATF Temperature Sensor).

b-Xử lý: So sánh dữ liệu với bảng tra cứu chuyển số được lập trình sẵn trong ECU.

c-Ra lệnh: Kích hoạt van điện (solenoid valves) để điều khiển ly hợp và phanh dải trong hộp số hành tinh, thực hiện chuyển số.

d-Ví dụ: Tại tốc độ 30 km/h với bướm ga 40%, ECU có thể ra lệnh chuyển từ số 2 sang số 3 nếu RPM khoảng 2500–3000.

3.6 Hạn chế

-Bảng trên là tổng quát, dựa trên đặc điểm chung của hộp số 4 cấp Toyota Camry (như U340E hoặc A140E). Bảng chính xác cần dữ liệu từ tài liệu kỹ thuật của Toyota, thường có trong sách hướng dẫn sửa chữa (service manual) hoặc phần mềm chẩn đoán.

-Các yếu tố như đời xe (ví dụ: Camry 1997 hay 2002), loại động cơ (2.0L hay 2.4L), và điều kiện vận hành (đô thị, cao tốc) có thể thay đổi điểm chuyển số.
