HỆ THỐNG ĐÁNH LỬA THÔNG MINH:
ĐÁNH LỬA THÍCH ỨNG (ADAPTIVE IGNITION), ĐÁNH LỬA ĐA TIA (MULTI STRIKE IGNITION), ĐÁNH LỬA THEO ÁP SUẤT XY LANH (CYLINDER PRESSURE BASED IGNITION), ĐÁNH LỬA TÍCH HỢP AI.
1.Hiểu biết lý thuyết:
-Nắm vững vai trò và nguyên lý hoạt động của hệ thống đánh lửa thông minh trong động cơ ô tô hiện đại.
-Hiểu được các công nghệ đánh lửa tiên tiến như đánh lửa thích nghi, đa tia lửa, và điều khiển dựa trên áp suất xi-lanh.
-Hiểu rõ cách ECU sử dụng cảm biến và thuật toán để tối ưu hóa thời điểm đánh lửa, cải thiện hiệu suất và giảm phát thải.
2.Kỹ năng phân tích:
-Phân tích được tác động của các yếu tố (vòng tua, tải trọng, nhiệt độ, áp suất) đến quá trình đánh lửa.
-So sánh ưu/nhược điểm của các công nghệ đánh lửa (thích nghi, đa tia lửa, áp suất xi-lanh, AI/ML).
-Đánh giá sự khác biệt giữa lý thuyết và thực tế trong điều khiển đánh lửa.
3.Kỹ năng kỹ thuật:
-Hiểu cách thiết kế và triển khai thuật toán điều khiển ECU cho các hệ thống đánh lửa thông minh.
-Sử dụng công cụ mô phỏng (MATLAB/Simulink, ETAS INCA, dSPACE) để phân tích và tối ưu hóa hệ thống đánh lửa.
-Áp dụng dữ liệu cảm biến (knock, áp suất, trục khuỷu) để điều chỉnh góc đánh lửa trong thời gian thực.
4.Ứng dụng thực tiễn:
-Ứng dụng các công nghệ đánh lửa thông minh trong các tình huống thực tế (động cơ lạnh, hỗn hợp nghèo, động cơ hiệu suất cao).
-Đề xuất giải pháp tối ưu hóa hệ thống đánh lửa dựa trên yêu cầu cụ thể của động cơ (xe thương mại, xe đua, xe hybrid).
-Hiểu xu hướng phát triển công nghệ đánh lửa, đặc biệt là tích hợp AI/ML và điện khí hóa.
5.Kỹ năng nghiên cứu và phát triển:
-Phân tích và đánh giá hiệu suất của hệ thống đánh lửa thông qua mô phỏng và kiểm thử thực tế.
-Nắm bắt các xu hướng công nghệ mới (AI/ML, cảm biến áp suất chi phí thấp) để áp dụng vào nghiên cứu và phát triển động cơ.
1.Tổng quan về hệ thống đánh lửa thông minh
1.1 Vai trò của hệ thống đánh lửa trong động cơ hiện đại
1.1.1 Chức năng chính: Hệ thống đánh lửa tạo tia lửa điện tại bugi đúng thời điểm để đốt cháy hỗn hợp nhiên liệu-khí trong xi-lanh, khởi động chu trình cháy-nổ trong động cơ.
1.1.2 Ảnh hưởng đến hiệu suất:
-Thời điểm đánh lửa: Quyết định công suất, hiệu suất nhiên liệu, mức phát thải (CO, NOx, HC), và độ bền động cơ.
-Độ chính xác: Đánh lửa sai thời điểm có thể gây kích nổ (knock), giảm công suất, hoặc tăng phát thải.
-Tiến bộ công nghệ: Hệ thống đánh lửa truyền thống (cơ khí, delco) đã được thay thế bởi hệ thống điều khiển điện tử (ECU), cho phép tối ưu hóa thời điểm đánh lửa theo điều kiện vận hành thực tế.
1.2 Xu hướng phát triển
1.2.1 Tối ưu hóa thời điểm đánh lửa: Sử dụng thuật toán thông minh để điều chỉnh góc đánh lửa dựa trên vòng tua, tải trọng, nhiệt độ và áp suất.
1.2.2 Ứng dụng cảm biến thông minh: Cảm biến kích nổ (knock sensor), cảm biến áp suất xi-lanh, cảm biến vị trí trục khuỷu/cam giúp ECU điều khiển chính xác hơn.
1.2.3 Công nghệ mới:
-Đánh lửa thích nghi (Adaptive Ignition): Tự động điều chỉnh thời điểm đánh lửa thích nghi với điều kiện vận hành nhằm bảo vệ động cơ, tối ưu hóa công suất động cơ, tiết kiệm nhiên liệu và giảm ô nhiễm.
-Đánh lửa đa tia lửa (Multi-Strike Ignition): Tăng hiệu quả đốt cháy trong điều kiện khó.
-Đánh lửa dựa trên áp suất xi-lanh (Cylinder Pressure-Based Ignition): Tối ưu hóa hiệu suất động cơ cao cấp.
1.2.4 Mục tiêu: Giảm phát thải khí thải, tăng hiệu suất nhiên liệu, đáp ứng tiêu chuẩn khí thải nghiêm ngặt (Euro 6, Tier 4).

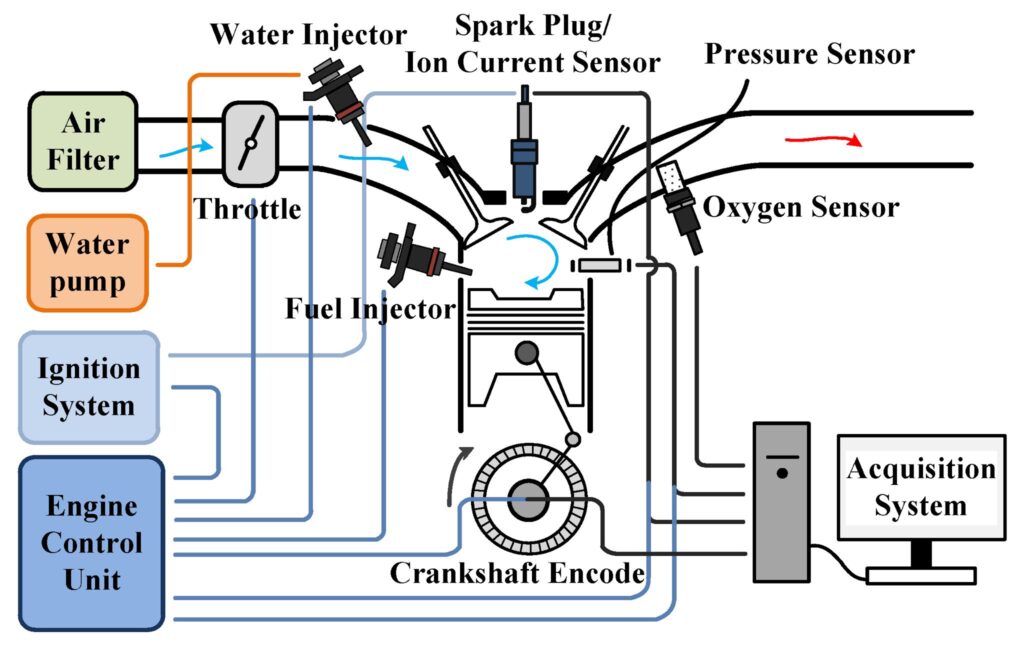

1.3 Sơ đồ khối tổng quan
1.3.1 Cấu trúc:
-Cảm biến (Knock, Crankshaft, Camshaft, MAP, MAF, Temp) → ECU → Cuộn dây đánh lửa bobine → Bugi.
1.3.2 Chức năng:
-Cảm biến: Thu thập dữ liệu về trạng thái động cơ.
-ECU: Xử lý dữ liệu, áp dụng thuật toán, điều khiển thời điểm đánh lửa.
-Bobine/Bugi: Tạo tia lửa điện trong xi-lanh.
1.4 Ứng dụng thực tiễn
-Được sử dụng trong hầu hết các dòng xe hiện đại (Toyota, Honda, BMW, v.v.).
-Đáp ứng yêu cầu của động cơ xăng, hybrid và một số động cơ nhiên liệu thay thế.
2.Đánh lửa thích nghi (Adaptive Ignition)
2.1 Nguyên lý hoạt động
2.1.1 Mục tiêu: Tối ưu hóa góc đánh lửa để đạt hiệu suất tối đa mà không gây kích nổ (knock).
2.1.2 Cơ chế:
-Cảm biến kích nổ (knock sensor) phát hiện dao động tần số cao do hiện tượng cháy không bất thường (knock).
-ECU phân tích tín hiệu từ cảm biến knock, sau đó:
-Giảm góc đánh lửa (retard): Giảm góc đánh lửa (ví dụ: từ 10° BTDC xuống 8° BTDC) để tránh knock.
-Tăng góc đánh lửa (advance): Khi không còn knock, ECU từ từ tăng góc đánh lửa để tối ưu hóa công suất.
-Đặc điểm: Điều khiển riêng biệt cho từng xi-lanh (cylinder-specific knock control).
2.2 Sơ đồ khối hệ thống
2.2.1 Cấu trúc:
Knock Sensor → Signal Conditioning → ECU (Knock Detection Algorithm) → Ignition Coil Driver → Ignition Coil → Spark Plug.
2.2.2 Chức năng:
-Knock Sensor: Gửi tín hiệu dao động tần số cao đến ECU.
-ECU: Phân tích tín hiệu, điều chỉnh góc đánh lửa.
-Ignition Coil: Tạo điện áp cao để bugi phóng tia lửa.
2.3 Ưu điểm
-Tăng công suất và hiệu suất nhiên liệu bằng cách vận hành động cơ sát ngưỡng kích nổ.
-Ngăn hư hỏng động cơ do hiện tượng knock.
-Cải thiện độ ổn định của động cơ trong các điều kiện vận hành khác nhau (tải trọng cao, nhiệt độ thấp, nhiên liệu kém chất lượng).
2.4 Thuật toán điều khiển
-Phân tích tín hiệu knock bằng bộ lọc tần số (thường 6-8 kHz) để xác định hiện tượng kích nổ.
-Điều chỉnh góc đánh lửa riêng biệt cho từng xi-lanh dựa trên lịch sử knock và điều kiện vận hành (vòng tua, tải, nhiệt độ).
-Lưu trữ và cập nhật bản đồ đánh lửa (ignition map) để tối ưu hóa cho các chu kỳ sau.
2.5 Ứng dụng thực tiễn
-Được sử dụng rộng rãi trong các động cơ xăng hiện đại (Toyota Corolla, Honda Civic, BMW M-series).
-Đặc biệt quan trọng trong động cơ tăng áp (turbocharged) hoặc động cơ hiệu suất cao, nơi nguy cơ kích nổ cao.

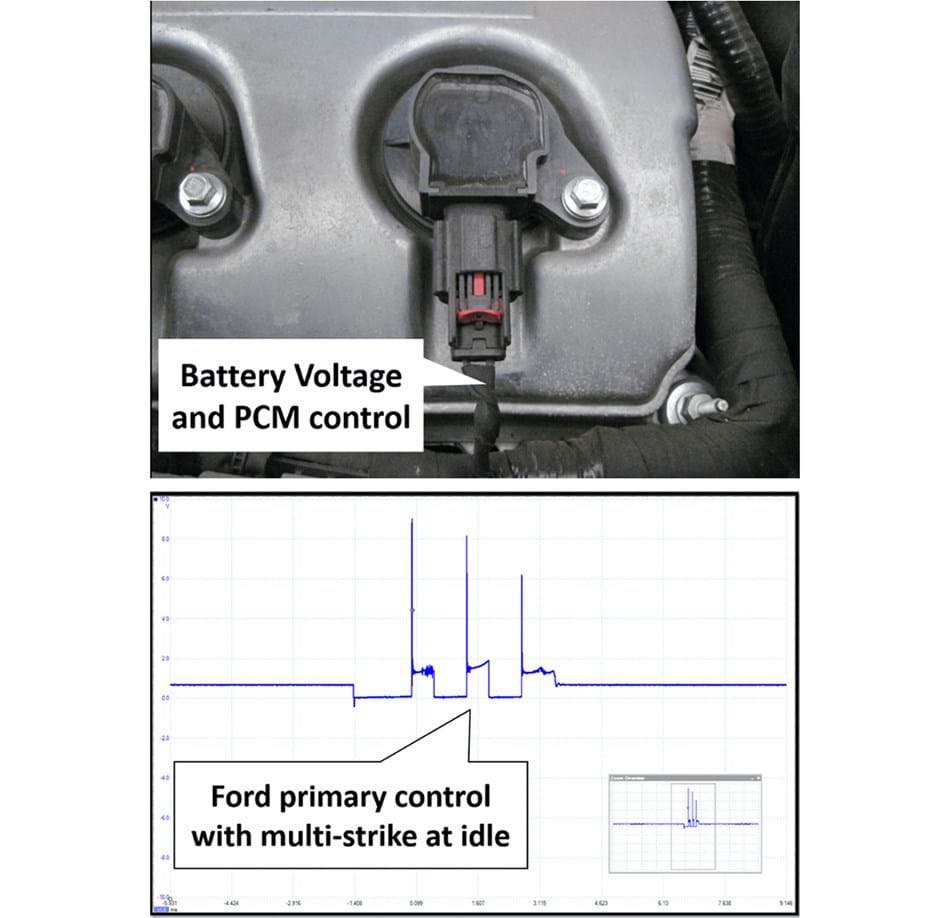

3.Đánh lửa đa tia lửa (Multi-Strike Ignition)
3.1 Nguyên lý hoạt động
-Khái niệm: Tạo ra nhiều tia lửa liên tiếp (2-5 lần) trong cùng một chu kỳ nạp/nén, thay vì chỉ một tia lửa.
-Cơ chế: ECU điều khiển cuộn dây đánh lửa để phóng nhiều xung điện áp cao trong thời gian ngắn (thường 1-2 ms mỗi xung).
-Tăng khả năng đốt cháy hỗn hợp nhiên liệu-khí, đặc biệt trong điều kiện khó (hỗn hợp nghèo, động cơ lạnh).
3.2 Sơ đồ khối hệ thống
3.2.1 Cấu trúc:
Crankshaft/Camshaft Sensor → ECU (Multi-Strike Algorithm) → Ignition Coil Driver → Ignition Coil → Multiple Sparks at Spark Plug.
3.2.2 Chức năng:
-Crankshaft/Camshaft Sensor: Xác định vị trí trục khuỷu để đồng bộ thời điểm tia lửa.
-ECU: Tạo tín hiệu điều khiển đa xung cho cuộn dây đánh lửa.
3.3 Ưu điểm
3.3.1 Tăng khả năng bắt lửa: Đặc biệt hiệu quả với hỗn hợp nhiên liệu nghèo (lean mixture) hoặc động cơ lạnh.
3.3.2 Giảm bỏ lửa (misfire): Đảm bảo quá trình cháy ổn định, đặc biệt ở tốc độ không tải thấp.
3.3.3 Giảm phát thải: Giảm lượng hydrocarbon (HC) do cháy không hoàn toàn.
3.4 Ứng dụng thực tiễn
3.4.1 Động cơ lạnh (cold start): Tăng khả năng đốt cháy khi hỗn hợp nhiên liệu-khí khó bắt lửa.
3.4.2 Động cơ hybrid: Ổn định vòng tua ở chế độ không tải hoặc chuyển đổi giữa động cơ điện và xăng.
3.4.3 Xe máy cao cấp: Ứng dụng trong các dòng xe như Ducati, BMW Motorrad.
3.5 Thuật toán điều khiển
-Xác định điều kiện kích hoạt đa tia lửa: nhiệt độ thấp (<10°C), hỗn hợp nghèo (AFR > 14.7), hoặc vòng tua thấp (<1000 RPM).
-Điều khiển số lượng tia lửa (thường 2-5 tia) và thời gian mỗi tia lửa (1-2 ms) để tối ưu hóa quá trình cháy.
-Lưu trữ dữ liệu hiệu suất tia lửa để cải thiện điều khiển trong các chu kỳ sau.
4.Đánh lửa theo áp suất xi-lanh (Cylinder Pressure-Based Ignition Control – CPBIC)
4.1 Nguyên lý hoạt động
4.1.1 Khái niệm: Sử dụng cảm biến áp suất xi-lanh để đo áp suất trong xi-lanh theo thời gian thực, từ đó tối ưu hóa góc đánh lửa.
4.1.2 Thông số phân tích:
-CA50: Góc quay trục khuỷu khi 50% khối lượng nhiên liệu đã cháy, dùng để xác định thời điểm cháy tối ưu.
-dp/dθ: Tốc độ tăng áp suất, phản ánh cường độ cháy.
-Knock Index: Đánh giá nguy cơ kích nổ dựa trên dao động áp suất.
4.2 Sơ đồ khối hệ thống
4.2.1 Cấu trúc:
Cylinder Pressure Sensor → Signal Processing → ECU (Pressure Analysis Algorithm) → Ignition Coil → Spark Plug.
4.2.2 Chức năng:
-Cylinder Pressure Sensor: Đo áp suất trong xi-lanh (thường 0-200 bar).
-ECU: Phân tích đường cong áp suất (p-θ) để điều chỉnh góc đánh lửa.
4.3 Ưu điểm
4.3.1 Chính xác cao: Điều chỉnh góc đánh lửa dựa trên dữ liệu áp suất thực tế từng chu kỳ, từng xi-lanh.
4.3.2 Tối ưu hóa hiệu suất: Đạt công suất tối đa, giảm phát thải NOx và HC.
4.3.3 Ứng dụng cao cấp: Phù hợp với động cơ xe đua, siêu xe (Ferrari, Lamborghini).
4.4 Thuật toán điều khiển
-Phân tích dữ liệu áp suất xi-lanh để tính toán CA50, dp/dθ, và Knock Index.
-Điều chỉnh góc đánh lửa để giữ CA50 gần giá trị lý tưởng (thường 8-10° ATDC).
-Lùi góc đánh lửa nếu phát hiện nguy cơ kích nổ (Knock Index vượt ngưỡng).
-Cập nhật bản đồ đánh lửa dựa trên dữ liệu áp suất theo thời gian thực.
4.5 Ứng dụng thực tiễn
-Động cơ hiệu suất cao: Xe thể thao, xe đua (Formula 1, WRC).
-Nghiên cứu và phát triển: Kiểm tra hiệu suất động cơ mới trong phòng thí nghiệm.
5.Tích hợp AI/ML trong điều khiển đánh lửa
5.1 Nguyên lý hoạt động
5.1.1 Mục tiêu: Sử dụng trí tuệ nhân tạo (AI) và học máy (ML) để dự đoán và tối ưu hóa góc đánh lửa dựa trên dữ liệu lịch sử và thời gian thực.
5.1.2 Cơ chế:
-Thu thập dữ liệu từ cảm biến (knock, áp suất, nhiệt độ, tải trọng).
-Sử dụng mô hình ML để dự đoán góc đánh lửa tối ưu dựa trên điều kiện vận hành.
-Tự động cập nhật bản đồ đánh lửa (ignition map) theo thời gian thực.
5.2 Sơ đồ khối hệ thống
5.2.1 Cấu trúc:
Sensors (Knock, Pressure, Crankshaft, etc.) → Data Acquisition → AI/ML Model → ECU → Ignition Coil → Spark Plug.
5.2.2 Chức năng:
-AI/ML Model: Neural network hoặc mô hình hồi quy để dự đoán góc đánh lửa.
-ECU: Tích hợp mô hình AI để điều khiển thời gian thực.
5.3 Ưu điểm
5.3.1 Tự động thích nghi: Học hỏi từ dữ liệu vận hành để cải thiện hiệu suất.
5.3.2 Tối ưu hóa toàn diện: Kết hợp với các hệ thống khác (phun nhiên liệu, van biến thiên).
5.3.3 Giảm thời gian hiệu chỉnh: Tự động cập nhật bản đồ đánh lửa mà không cần can thiệp thủ công.
5.4 Ứng dụng thực tiễn
-Xe tự lái và xe điện hybrid: Tích hợp AI để tối ưu hóa hiệu suất động cơ.
-Nghiên cứu phát triển: Áp dụng trong phòng thí nghiệm để thử nghiệm động cơ mới.
5.5 Thuật toán AI/ML
-Thu thập dữ liệu từ cảm biến (vòng tua, tải trọng, nhiệt độ, áp suất, tín hiệu knock).
-Sử dụng mô hình ML (Random Forest, Neural Networks hoặc Reinforcement Learning) để dự đoán góc đánh lửa tối ưu.
-Kiểm tra sai số dự đoán và chuyển sang bản đồ đánh lửa mặc định nếu sai số vượt ngưỡng.
6. So sánh các công nghệ đánh lửa thông minh
6.1 So sánh các công nghệ
Công nghệ Ưu điểm Nhược điểm Ứng dụng
Đánh lửa thích nghi Tăng hiệu suất, tránh knock, chi phí thấp Phụ thuộc vào độ nhạy của cảm biến knock Xe thương mại, xe phổ thông
Đánh lửa đa tia lửa Tăng khả năng bắt lửa, giảm misfire Tăng tải cho cuộn dây, phức tạp hơn Xe hybrid, xe máy cao cấp
Đánh lửa theo áp suất Chính xác cao, tối ưu hóa hiệu suất Chi phí cảm biến cao, xử lý phức tạp Xe đua, siêu xe
Đánh lửa tích hợp AI/ML Tự động thích nghi, tối ưu hóa toàn diện Yêu cầu phần cứng mạnh, dữ liệu lớn Xe tự lái, nghiên cứu
6.2 Nhận xét
-Đánh lửa thích nghi: Phù hợp với xe phổ thông, chi phí thấp, dễ triển khai.
-Đánh lửa đa tia lửa: Hiệu quả trong điều kiện vận hành khắc nghiệt (lạnh, hỗn hợp nghèo).
-Đánh lửa theo áp suất: Lý tưởng cho động cơ hiệu suất cao nhưng chi phí và độ phức tạp cao.
-AI/ML: Tương lai của điều khiển đánh lửa, phù hợp với xe thông minh và hybrid.
6.3 Xu hướng tích hợp
-Kết hợp cả 3 công nghệ (thích nghi, đa tia lửa, áp suất) để đạt hiệu quả tối đa.
-Tích hợp với các hệ thống phun nhiên liệu và van biến thiên để tối ưu hóa toàn bộ động cơ.
7.Ứng dụng thực tiễn và xu hướng phát triển
7.1 Ứng dụng thực tiễn
-Đánh lửa thích nghi: Toyota Camry, Honda Accord, Ford Mustang.
-Đánh lửa đa tia lửa: BMW S1000RR (xe máy), Mercedes-Benz hybrid.
-Đánh lửa theo áp suất: Ferrari 488, Porsche 911 Turbo S.
-AI/ML: động cơ thử nghiệm trong phòng thí nghiệm.
7.2 Xu hướng phát triển
-Cảm biến thông minh: Phát triển cảm biến áp suất xi-lanh chi phí thấp, độ bền cao.
-AI/ML: Ứng dụng học sâu (deep learning) để dự đoán góc đánh lửa tối ưu.
-Tích hợp hệ thống: Kết hợp điều khiển đánh lửa với phun nhiên liệu, van biến thiên, và hệ thống hybrid.
-Điện khí hóa: Tích hợp với động cơ hybrid và xe điện để tối ưu hóa chuyển đổi chế độ.
7.3 Kết luận
-Điều khiển đánh lửa thông minh là yếu tố then chốt để nâng cao hiệu suất động cơ, giảm phát thải, và tăng độ bền.
-Tương lai: Hệ thống đánh lửa sẽ ngày càng thông minh, tích hợp AI/ML và cảm biến tiên tiến để tối ưu hóa toàn diện.
