Hệ thống quản lý pin (Battery Management System – BMS) là một hệ thống điện tử phức tạp, đóng vai trò trung tâm trong việc giám sát, kiểm soát và bảo vệ bộ pin lithium-ion trong xe điện. BMS không chỉ đảm bảo hiệu suất tối ưu mà còn kéo dài tuổi thọ pin và ngăn chặn các rủi ro an toàn như cháy nổ hoặc suy giảm dung lượng. Trong xe điện, BMS tích hợp chặt chẽ với các hệ thống khác như bộ điều khiển động cơ và hệ thống sạc, giúp xe hoạt động an toàn và hiệu quả. Các thành phần chính của BMS bao gồm cảm biến, vi điều khiển (MCU), giao tiếp CAN và phần mềm điều khiển. BMS có thể được thiết kế theo các kiến trúc khác nhau, chẳng hạn như tập trung, phân tán hoặc mô-đun, tùy thuộc vào quy mô và yêu cầu của bộ pin. Tesla Model S là một trong những mẫu xe điện hàng đầu, nổi bật với hệ thống BMS tập trung (centralized BMS) được tích hợp chặt chẽ vào battery pack sử dụng hóa chất Nickel Manganese Cobalt (NMC)

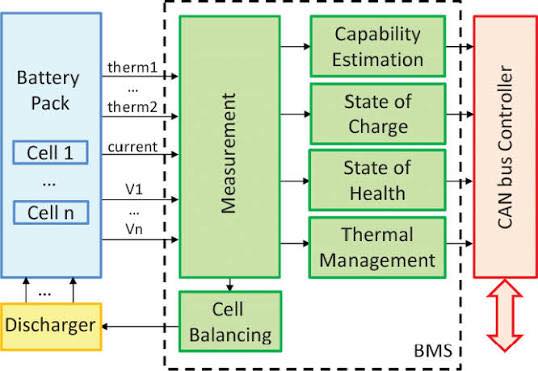

1 Cảm biến:
Đo điện áp, dòng điện, nhiệt độ từng cell pin để phát hiện bất thường
Cảm biến là “mắt và tai” của BMS, thu thập dữ liệu thời gian thực từ từng cell pin để phát hiện các bất thường. Chúng bao gồm ba loại chính: cảm biến điện áp, dòng điện và nhiệt độ.
1.1. Cảm biến điện áp: Thường sử dụng bộ chuyển đổi tương tự-số (ADC) tích hợp trong chip giám sát cell (như AFE – Analog Front End). Chúng đo điện áp của từng cell với độ chính xác cao (thường ±1 mV) để tránh tình trạng quá áp (overvoltage >4.2V) hoặc dưới áp (undervoltage <2.5V). Trong bộ pin lớn, cảm biến này được lắp đặt song song với mỗi cell để giám sát độc lập, giúp phát hiện sự không đồng đều giữa các cell.
1.2. Cảm biến dòng điện: Sử dụng hiệu ứng Hall (Hall effect) hoặc shunt resistor để đo dòng điện sạc/xả. Cảm biến Hall effect phổ biến trong xe điện vì không tiếp xúc trực tiếp, giảm tổn hao và tăng độ an toàn, với phạm vi đo lên đến hàng trăm ampere. Ví dụ, trong quá trình sạc nhanh, cảm biến này theo dõi dòng điện để ngăn chặn quá tải (overcurrent). Dưới đây là hình ảnh một cảm biến Hall effect điển hình:
“Cảm biến dòng điện Hall effect sử dụng trong BMS.”
1.3. Cảm biến nhiệt độ: Sử dụng thermistor NTC (Negative Temperature Coefficient) hoặc PTC (Positive Temperature Coefficient) để đo nhiệt độ tại các điểm nóng như giữa các cell hoặc bề mặt pack. Nhiệt độ hoạt động lý tưởng dưới 60°C; nếu vượt quá, BMS kích hoạt làm mát. Cảm biến này thường được lắp đặt ở nhiều vị trí để tạo bản đồ nhiệt độ toàn bộ pin, giúp phát hiện sớm các điểm nóng cục bộ có thể dẫn đến thermal runaway.
Các cảm biến hoạt động liên tục với tần suất cao (thường 10-100 Hz), truyền dữ liệu đến MCU qua bus nội bộ. Độ chính xác của cảm biến là yếu tố then chốt, vì lỗi đo có thể dẫn đến ước lượng sai lệch về trạng thái pin.

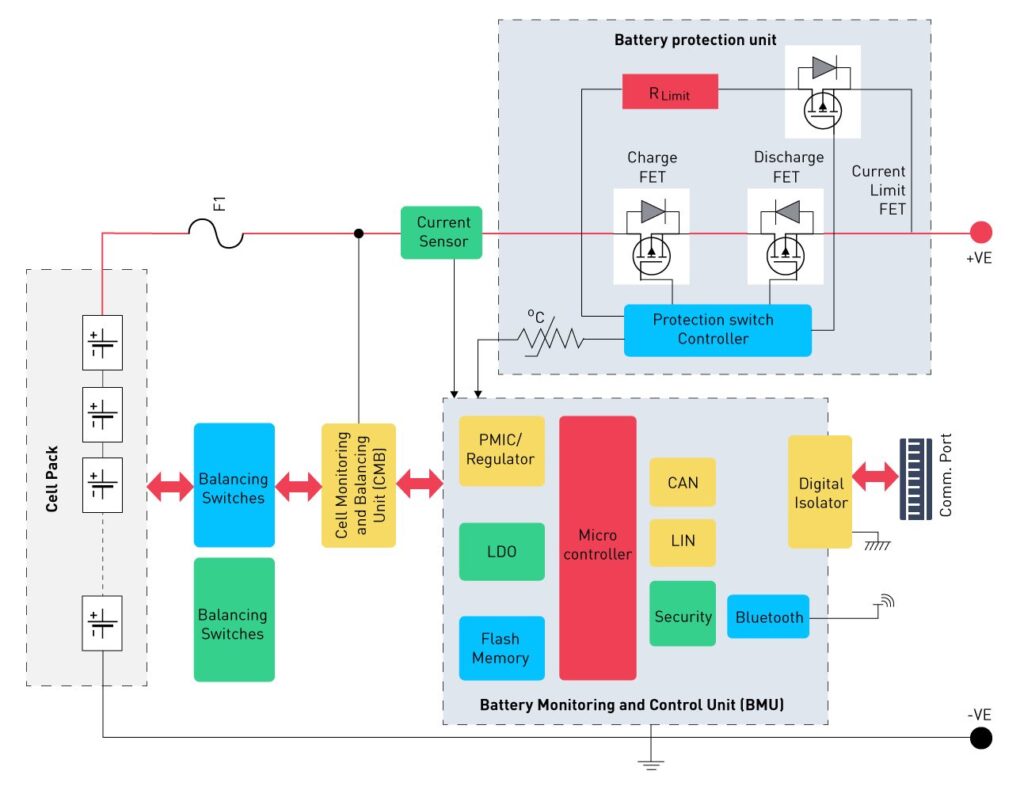

2 MCU (Microcontroller Unit):
Bộ xử lý trung tâm tính toán trạng thái pin (SOC, SOH), thực hiện thuật toán điều khiển
MCU là “bộ não” của BMS, xử lý dữ liệu từ cảm biến và thực hiện các thuật toán phức tạp. Thường sử dụng vi điều khiển dựa trên kiến trúc ARM (như STM32 hoặc TI MSP430), MCU có khả năng xử lý thời gian thực với tốc độ cao (lên đến 100 MHz) và tích hợp các ngoại vi như ADC, PWM và giao tiếp serial.
Chức năng chính của MCU bao gồm:
a-Tính toán trạng thái pin: Ước lượng SOC (State of Charge) và SOH (State of Health) dựa trên dữ liệu đầu vào.
b-Thực hiện thuật toán điều khiển: Kích hoạt cân bằng cell, bảo vệ và giao tiếp.
c-Xử lý lỗi: Phát hiện và ghi log các sự cố, đồng thời kích hoạt chế độ an toàn (failsafe mode).
Trong BMS phân tán, mỗi module có MCU riêng để giảm tải cho MCU chính. MCU thường chạy trên hệ điều hành thời gian thực (RTOS) như FreeRTOS để đảm bảo ưu tiên nhiệm vụ cao.
3. Giao tiếp CAN (Controller Area Network):
Giao thức kết nối BMS với các hệ thống xe khác, truyền dữ liệu thời gian thực. CAN là giao thức giao tiếp tiêu chuẩn trong xe điện (theo ISO 11898), cho phép BMS trao đổi dữ liệu với các hệ thống khác như ECU (Engine Control Unit), bộ sạc và hệ thống an toàn. CAN hỗ trợ tốc độ lên đến 1 Mbps, chịu lỗi cao và truyền dữ liệu thời gian thực mà không cần host chính.
Trong BMS, CAN truyền các thông số như SOC, nhiệt độ và cảnh báo lỗi đến bảng điều khiển xe. Ví dụ, nếu pin quá nóng, BMS gửi lệnh qua CAN để giảm công suất động cơ. CAN bus thường được thiết kế với hai dây xoắn (CAN-H và CAN-L) để giảm nhiễu điện từ, đảm bảo độ tin cậy trong môi trường xe điện đầy nhiễu.4. Phần mềm điều khiển:
Bao gồm thuật toán giám sát, bảo vệ (quá áp, quá dòng), và cân bằng cell
Phần mềm BMS được viết bằng C/C++ và cấu trúc theo lớp: lớp driver (giao tiếp phần cứng), lớp ứng dụng (thuật toán) và lớp giao tiếp (CAN, UART). Nó bao gồm:
-Thuật toán giám sát: Xử lý dữ liệu cảm biến để tính toán thông số.
-Bảo vệ: Kích hoạt ngắt mạch nếu phát hiện bất thường.
-Cân bằng cell: Điều khiển chuyển năng lượng giữa các cell.
Phần mềm thường tích hợp watchdog timer để phát hiện treo hệ thống và hỗ trợ cập nhật OTA (Over-The-Air) cho các xe điện hiện đại.
BMS có thể là tập trung (một MCU quản lý toàn bộ), phân tán (MCU riêng cho từng module, giảm dây dẫn) hoặc mô-đun (kết hợp linh hoạt). Trong xe điện, BMS ngăn chặn cháy nổ bằng cách ngắt mạch chính (contactor) khi phát hiện nguy hiểm, đảm bảo an toàn theo tiêu chuẩn như ISO 26262.
5. BMS trên xe Nissan Leaf

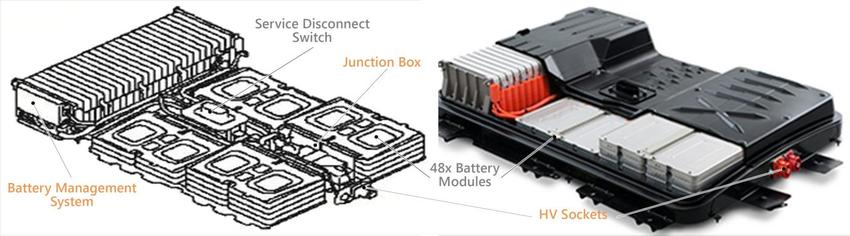

Nissan Leaf: BMS phân tán với tập trung vào an toàn và cảm biến nhiệt độ. Nissan Leaf, một trong những mẫu xe điện phổ biến nhất từ năm 2010, sử dụng kiến trúc BMS phân tán (distributed BMS) để quản lý battery pack gồm các module pin Lithium Manganese Oxide (LMO) hoặc Nickel Manganese Cobalt (NMC) tùy thế hệ (ví dụ: 24 kWh ở thế hệ đầu, lên đến 62 kWh ở Leaf Plus 2019). Battery pack được cấu hình theo dạng 96s3p (96 chuỗi nối tiếp, mỗi chuỗi 3 cell song song), sử dụng cell pouch lớn từ AESC (Automotive Energy Supply Corporation), giúp giảm số lượng cell tổng thể so với thiết kế hình trụ.
Trong BMS phân tán, mỗi module pin có bộ điều khiển riêng (individual controllers) để giám sát cục bộ, sau đó truyền dữ liệu về đơn vị trung tâm qua mạng CAN (Controller Area Network). Điều này tăng độ linh hoạt và dễ bảo trì, vì có thể thay thế từng module mà không ảnh hưởng toàn bộ pack. Tập trung chính của BMS là an toàn, với hệ thống cảm biến nhiệt độ chi tiết phân bố tại nhiều vị trí trên mỗi cell và module (thường 4 cảm biến nhiệt độ chính), giúp phát hiện sớm tình trạng quá nhiệt (thermal runaway) – một rủi ro phổ biến ở pin lithium-ion. BMS sử dụng dữ liệu này để điều chỉnh dòng sạc/xả, kích hoạt quạt gió hoặc làm mát không khí (air cooling) để giữ nhiệt độ dưới 50°C, và cắt mạch nếu vượt ngưỡng.
Độ tin cậy cao của BMS Leaf được đánh giá qua các nghiên cứu, cho thấy ít lỗi hơn so với một số đối thủ như BMW i3, nhờ thiết kế đơn giản và ít phụ thuộc vào công nghệ phức tạp. Ví dụ, BMS tích hợp chức năng bảo vệ chống quá sạc/quá xả, cân bằng thụ động (passive balancing) qua điện trở để xả năng lượng dư thừa, và ước lượng SOC/SOH chính xác dựa trên Coulomb Counting kết hợp Kalman Filter. Trong các ứng dụng second-life (tái sử dụng pin cũ), BMS Leaf dễ dàng kết nối với các kit Bluetooth để giám sát qua app di động, đo lường 96 cell voltages và nhiệt độ. Theo dữ liệu từ các diễn đàn và nghiên cứu đến 2025, Leaf có tỷ lệ lỗi BMS thấp (dưới 5% sau 100.000 dặm), chủ yếu nhờ phần cứng bền bỉ với RISC processor và giao tiếp CAN ổn định, làm cho nó trở thành lựa chọn phổ biến cho các dự án DIY hoặc lưu trữ năng lượng tái tạo.
