Ký hiệu cầu chì trên xe ô tô
Ký hiệu cầu chì trên xe ô tô là yếu tố quan trọng giúp người dùng và thợ kỹ thuật nhanh chóng xác định chức năng từng cầu chì, từ đó kiểm tra và sửa chữa hệ thống điện một cách chính xác. Việc hiểu rõ các ký hiệu này giúp tiết kiệm thời gian, tránh thay nhầm cầu chì và hạn chế hư hỏng không đáng có.
Cầu chì ô tô là gì?
Cầu chì ô tô là một thiết bị bảo vệ trong hệ thống điện, có nhiệm vụ ngắt mạch khi dòng điện vượt quá giá trị cho phép. Khi xảy ra quá tải hoặc chập mạch, cầu chì sẽ đứt để bảo vệ các thiết bị điện và ECU trên xe khỏi bị hư hỏng.
Vị trí hộp cầu chì trên xe ô tô
Trên xe ô tô, hộp cầu chì thường được bố trí ở các vị trí sau:
- Trong khoang động cơ (gần ắc quy)
- Dưới taplo, bên ghế lái hoặc ghế phụ
- Trong khoang hành lý (đối với một số dòng xe)

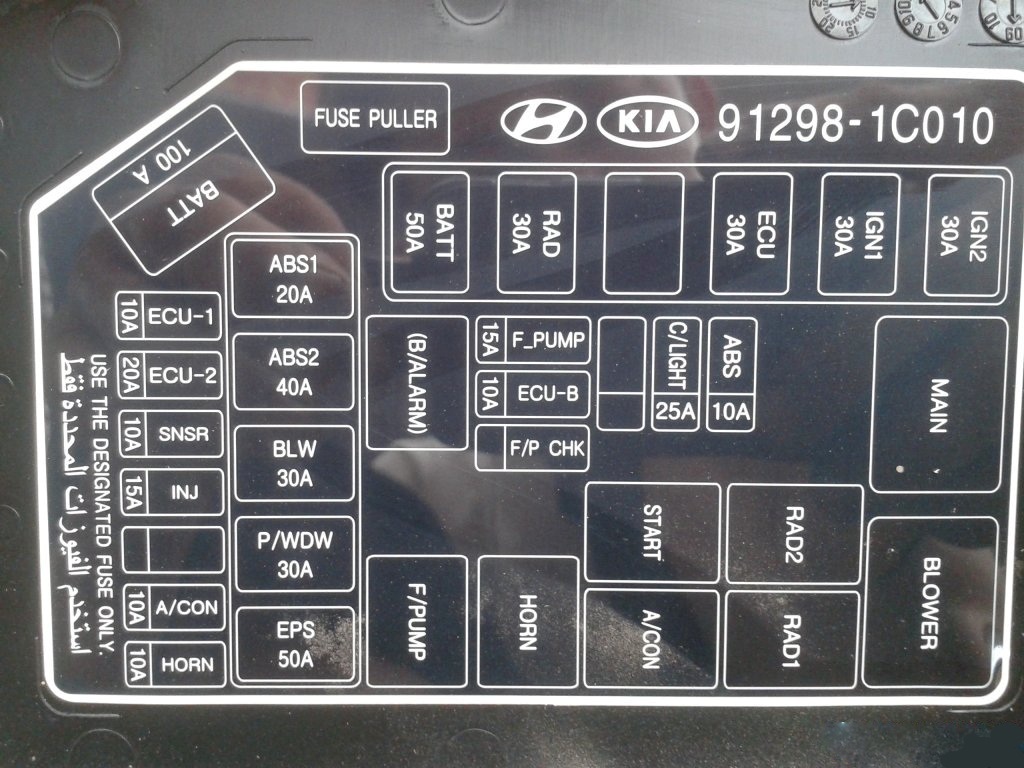

Mỗi hộp cầu chì đều có sơ đồ ký hiệu in trên nắp hoặc trong sách hướng dẫn sử dụng xe.
Các loại cầu chì trên ô tô hiện nay
Hiện nay, cầu chì ô tô được chia thành một số loại phổ biến:

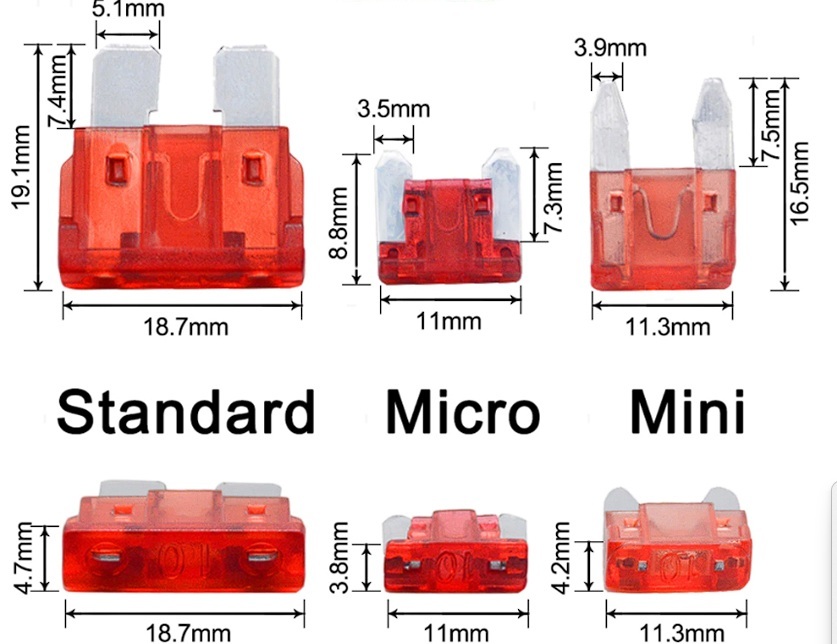

- Cầu chì lá (Blade fuse): Thông dụng nhất, có nhiều màu sắc thể hiện cường độ dòng điện.
- Cầu chì ống (Glass fuse): Thường gặp trên xe đời cũ.
- Cầu chì maxi: Dùng cho các mạch có dòng điện lớn như quạt két nước, máy phát.
- Cầu chì mini, micro: Kích thước nhỏ, dùng cho các hệ thống điện hiện đại.
Ký hiệu cầu chì trên xe ô tô thợ cần nắm rõ
Một số ký hiệu cầu chì trên xe ô tô phổ biến trên sơ đồ:
- HEAD / H-LAMP: Đèn pha
- TAIL: Đèn hậu
- HORN: Còi
- EFI / INJ: Hệ thống phun nhiên liệu
- ACC: Nguồn phụ kiện
- RADIO / AUDIO: Hệ thống âm thanh
- ABS: Hệ thống chống bó cứng phanh
- ECU / ECM: Bộ điều khiển động cơ
Ngoài ra, các con số đi kèm (10A, 15A, 20A…) thể hiện dòng điện định mức của cầu chì.
Cách kiểm tra cầu chì ô tô đúng kỹ thuật
Để kiểm tra cầu chì, cần thực hiện đúng các bước:
- Tắt động cơ và các thiết bị điện
- Xác định cầu chì cần kiểm tra theo sơ đồ
- Dùng nhíp hoặc kìm chuyên dụng để rút cầu chì
- Quan sát dây kim loại bên trong (nếu đứt là cầu chì hỏng)
- Có thể dùng đồng hồ VOM để đo thông mạch cho chính xác
Lưu ý: Chỉ thay cầu chì đúng trị số ampe, không dùng cầu chì lớn hơn.
Các lỗi thường gặp liên quan đến cầu chì ô tô
Một số lỗi phổ biến:
- Cầu chì thường xuyên bị đứt do chập mạch
- Lắp sai trị số cầu chì
- Cầu chì tiếp xúc kém do oxy hóa
- Hộp cầu chì bị vào nước gây chạm điện
Những lỗi này nếu không xử lý kịp thời có thể ảnh hưởng đến toàn bộ hệ thống điện trên xe.
Kết luận
Hiểu rõ ký hiệu cầu chì trên xe ô tô giúp người sử dụng và thợ sửa chữa nhanh chóng xác định mạch điện, kiểm tra và khắc phục sự cố hiệu quả. Đây là kiến thức cơ bản nhưng rất quan trọng trong quá trình bảo dưỡng và sửa chữa ô tô.
