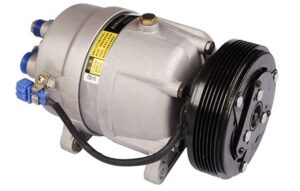

Máy nén điều hòa ô tô là gì ?
Trong bất kỳ hệ thống làm lạnh nào, máy nén điều hòa ô tô là bộ phận trung tâm thực hiện chức năng quan trọng nhất: nén môi chất lạnh. Đối với ô tô, bộ phận này có nhiệm vụ hút gas lạnh từ dàn bay hơi (nơi gas ở trạng thái áp suất thấp và nhiệt độ thấp) và nén nó lại, làm tăng đáng kể áp suất và nhiệt độ. Gas lạnh sau khi được nén ở áp suất cao sẽ được đẩy đến dàn nóng để tản nhiệt ra môi trường bên ngoài. Quá trình này là bước đầu tiên và quyết định trong chu trình làm lạnh, giúp hạ nhiệt độ không khí và mang lại cảm giác mát mẻ cho người ngồi trong xe.
Tầm quan trọng của máy nén điều hòa ô tô càng được thể hiện rõ nét trong những ngày hè oi bức, khi hệ thống điều hòa phải hoạt động liên tục để chống lại nhiệt độ môi trường bên ngoài. Một bộ phận nén hoạt động hiệu quả sẽ đảm bảo khả năng làm lạnh nhanh chóng và sâu, duy trì nhiệt độ ổn định trong suốt chuyến đi, góp phần vào sự thoải mái và an toàn cho người lái cũng như hành khách.
Cấu tạo của máy nén điều hòa ô tô
Máy nén điều hòa ô tô là bộ phận quan trọng của hệ thống điều hòa không khí, có nhiệm vụ nén và tuần hoàn môi chất lạnh. Cấu tạo cơ bản của máy nén điều hòa gồm các bộ phận sau:
- Vỏ máy nén: Bảo vệ các chi tiết bên trong và chịu áp suất cao khi làm việc.
- Trục máy nén: Truyền chuyển động từ động cơ hoặc mô-tơ điện đến cụm nén.
- Cụm nén: Gồm piston, cánh gạt, trục vít hoặc dạng xoắn (scroll), trực tiếp thực hiện quá trình nén môi chất lạnh.
- Ly hợp điện từ: Đóng/ngắt hoạt động của máy nén theo nhu cầu làm lạnh (đối với máy nén dùng dây đai).
- Van điều khiển: Điều chỉnh lưu lượng và áp suất môi chất lạnh trong hệ thống.
- Phớt làm kín và ổ bi: Ngăn rò rỉ môi chất, giúp máy nén hoạt động ổn định.
- Dầu bôi trơn: Giảm ma sát, làm mát và tăng độ bền cho máy nén.
Nguyên lí hoạt động của máy nén điều hòa ô tô
Nguyên lý hoạt động cơ bản của máy nén điều hòa ô tô dựa trên chu trình làm lạnh nén hơi tuần hoàn. Chu trình này bao gồm bốn giai đoạn chính. Đầu tiên, máy nén hút môi chất lạnh dạng hơi từ dàn bay hơi ở áp suất và nhiệt độ thấp. Môi chất này sau đó được nén lại bên trong máy nén, khiến áp suất và nhiệt độ của nó tăng lên đáng kể, chuyển thành hơi gas ở áp suất cao và nhiệt độ cao.
Tiếp theo, gas lạnh áp suất cao này được đẩy đến dàn nóng (nằm phía trước xe) để giải phóng nhiệt ra ngoài không khí, đồng thời ngưng tụ thành dạng lỏng vẫn ở áp suất cao. Chất lỏng áp suất cao này sau đó đi qua van tiết lưu, tại đây áp suất và nhiệt độ của nó giảm đột ngột khi đi vào dàn bay hơi (nằm trong cabin).
Trong dàn bay hơi, môi chất lạnh dạng lỏng hấp thụ nhiệt từ không khí trong cabin và bay hơi trở lại thành dạng khí áp suất thấp, tạo ra hiệu ứng làm lạnh. Không khí nóng trong xe đi qua dàn bay hơi sẽ được làm mát và thổi ngược lại vào cabin. Môi chất lạnh dạng hơi sau khi đi qua dàn bay hơi lại tiếp tục được hút về máy nén, hoàn thành một chu trình và bắt đầu chu trình mới. Quá trình tuần hoàn liên tục này giúp duy trì nhiệt độ mong muốn bên trong xe.
Các loại máy nén điều hòa ô tô phổ biến

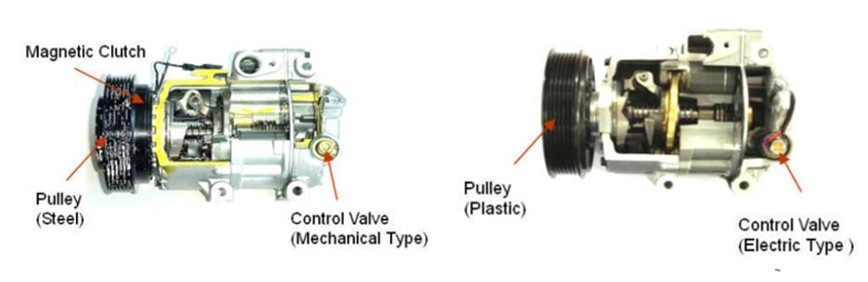

Máy nén Van đuôi (Lưu lượng thay đổi)
Đây là loại máy nén hiện đại hơn, có khả năng thay đổi lưu lượng môi chất lạnh được nén tùy thuộc vào nhu cầu làm lạnh thực tế của cabin. Thay vì hoạt động ở công suất tối đa liên tục rồi ngắt như máy nén cố định, loại này có thể điều chỉnh góc nghiêng của đĩa vát (đối với loại đĩa vát) hoặc tốc độ/thời gian đóng mở van để thay đổi lượng môi chất đi qua.
Có hai phương pháp điều khiển chính cho loại này: điều khiển cơ khí (dựa vào áp suất hệ thống) và điều khiển điện tử (thông qua tín hiệu từ bộ điều khiển A/C hoặc ECU của xe). Khả năng điều chỉnh lưu lượng giúp duy trì nhiệt độ ổn định hơn, tăng hiệu quả sử dụng nhiên liệu và giảm tải cho động cơ.

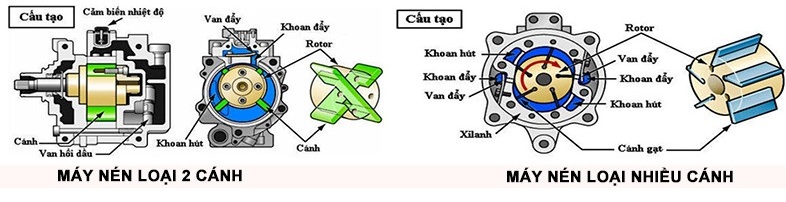

Máy nén Cánh gạt
Máy nén Cánh gạt (Rotary Vane Compressor) sử dụng một rotor được đặt lệch tâm trong vỏ hình trụ. Trên rotor có các cánh gạt có thể trượt ra vào theo rãnh hướng tâm. Khi rotor quay, các cánh gạt này tạo thành các buồng có thể tích thay đổi giữa rotor và vỏ máy nén.
Môi chất lạnh đi vào buồng có thể tích lớn nhất. Khi rotor quay, thể tích của buồng chứa môi chất giảm dần, nén khí lại. Khí nén sau đó được đẩy ra ngoài khi buồng đạt đến cửa xả. Loại này hoạt động khá êm ái và nhỏ gọn hơn loại piston. Có các biến thể sử dụng hai cánh gạt hoặc nhiều cánh gạt để tăng hiệu suất.
Máy nén Xoắn ốc
Máy nén Xoắn ốc (Scroll Compressor) là một công nghệ tương đối hiện đại, nổi bật với hiệu suất cao và độ ồn thấp. Cấu tạo gồm hai đĩa xoắn ốc lồng vào nhau. Một đĩa cố định trong khi đĩa còn lại di chuyển theo quỹ đạo tròn nhưng không quay. Sự chuyển động tương đối này tạo ra các túi khí di chuyển dần từ ngoài vào trong tâm.
Khi các túi khí di chuyển vào tâm, thể tích của chúng giảm dần, nén môi chất lạnh. Gas nén áp suất cao thoát ra ở lỗ trung tâm. Máy nén Xoắn ốc hoạt động rất trơn tru, ít rung động và có khả năng xử lý một lượng nhỏ môi chất lỏng lọt vào mà không bị hư hại nghiêm trọng. Tuy nhiên, do thiết kế kín, việc sửa chữa có thể phức tạp hơn. Loại này được sử dụng rộng rãi trong các hệ thống điều hòa ô tô hiện đại và các ứng dụng lạnh thương mại.
Máy nén Trục khuỷu
Loại máy nén này về cơ bản là một dạng của máy nén Piston, nhưng sử dụng trục khuỷu để chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến của piston. Thường được thiết kế với nhiều xi lanh bố trí thẳng hàng hoặc hình chữ V, tương tự động cơ xe. Van lưỡi gà là bộ phận quan trọng điều khiển dòng chảy của môi chất lạnh vào và ra khỏi xi lanh. Van lưỡi gà là các tấm kim loại mỏng, linh hoạt, hoạt động như van một chiều, tự động mở hoặc đóng dựa trên sự chênh lệch áp suất ở hai mặt của chúng. Áp suất thấp ở phía hút sẽ làm van hút mở ra, trong khi áp suất cao do nén sẽ làm van đẩy mở ra và đẩy môi chất ra ngoài.
Máy nén Truyền động điện (Hybrid)
Đây là công nghệ máy nén dành riêng cho các dòng xe Hybrid và xe điện. Khác với các loại truyền thống sử dụng dây curoa nối với trục khuỷu động cơ đốt trong, máy nén này được truyền động trực tiếp bằng mô-tơ điện. Điều này cho phép hệ thống điều hòa hoạt động độc lập với động cơ xăng, mang lại nhiều lợi ích.
Máy nén điện có thiết kế nhỏ gọn hơn, giúp tối ưu không gian dưới nắp capo và giảm trọng lượng xe. Quan trọng hơn, nó hoạt động cực kỳ êm ái, góp phần giảm tiếng ồn tổng thể của xe Hybrid/điện. Hiệu suất hoạt động cao của máy nén điện cũng đóng vai trò quan trọng trong việc tiết kiệm năng lượng, phù hợp với triết lý vận hành xanh và hiệu quả của xe Hybrid. Nó có thể làm mát cabin ngay cả khi động cơ xăng tạm dừng hoạt động (ở chế độ EV), mang lại sự thoải mái liền mạch cho người dùng.
Dấu hiệu & nguyên nhân khiến máy nén điều hòa ô tô bị hư
– Điều hòa không mát hoặc mát rất yếu:
• Dấu hiệu: Không khí thổi ra từ cửa gió không lạnh, nhiệt độ cabin giảm chậm, điều hòa chỉ mát khi xe chạy nhanh.
• Nguyên nhân: Máy nén điều hòa mòn piston/cánh gạt, áp suất môi chất lạnh thấp, van điều khiển hỏng, thiếu dầu bôi trơn.
– Máy nén phát ra tiếng ồn bất thường:
• Dấu hiệu: Xuất hiện tiếng kêu “lạch cạch”, “rè rè” hoặc “rít” khi bật A/C, rung mạnh ở khu vực máy nén.
• Nguyên nhân: Ổ bi trục máy nén mòn, trục lệch, chi tiết bên trong va chạm, thiếu hoặc dầu bẩn.
– Ly hợp máy nén không đóng hoặc đóng/ngắt liên tục:
• Dấu hiệu: Ly hợp không quay khi bật điều hòa, điều hòa lúc mát lúc không, nghe tiếng “tách tách” liên tục.
• Nguyên nhân: Cuộn dây ly hợp điện từ hỏng, khe hở ly hợp quá lớn, cảm biến áp suất lỗi, sự cố điện điều khiển.
– Máy nén bị quá nóng hoặc bó cứng:
• Dấu hiệu: Máy nén nóng bất thường, dây đai trượt hoặc đứt, xuất hiện mùi khét, động cơ ì khi bật A/C.
• Nguyên nhân: Thiếu dầu bôi trơn, piston/cánh gạt kẹt, làm việc quá tải, dị vật lọt vào máy nén.
– Rò rỉ môi chất lạnh tại máy nén:
• Dấu hiệu: Điều hòa nhanh mất lạnh, có vết dầu bám quanh máy nén, áp suất môi chất lạnh giảm nhanh.
• Nguyên nhân: Phớt trục mòn, gioăng lão hóa, vỏ máy nén nứt, lắp đặt sai kỹ thuật.
– Máy nén hoạt động nhưng hiệu suất không ổn định:
• Dấu hiệu: Nhiệt độ làm lạnh thay đổi liên tục, cabin lúc lạnh sâu lúc không mát, áp suất hệ thống dao động.
• Nguyên nhân: Van điều khiển biến dung bị kẹt, máy nén làm việc không đúng tải, hệ thống điều khiển điện tử bị lỗi.
Cách kiểm tra , sử dụng và bảo dưỡng máy nén điều hòa ô tô
– Kiểm tra máy nén điều hòa:
• Quan sát bên ngoài: Kiểm tra vết dầu rò rỉ, phớt, dây đai và các chi tiết máy nén.
• Kiểm tra ly hợp điện từ: Khi bật A/C, ly hợp phải khớp và quay trơn tru, không kêu lạ.
• Kiểm tra áp suất hệ thống: Sử dụng đồng hồ áp suất để đo áp suất cao/thấp của môi chất lạnh, xác định tình trạng nén.
• Nghe tiếng ồn: Lắng nghe tiếng kêu lạch cạch, rít hay rung lắc bất thường.
– Sử dụng máy nén điều hòa đúng cách:
• Bật điều hòa khi động cơ đã nổ ổn định, tránh khởi động ngay khi động cơ còn lạnh.
• Tránh chạy điều hòa liên tục ở mức tối đa trong thời gian dài, nhất là khi xe tải nặng hoặc đi đường dốc.
• Khi tạm ngừng sử dụng xe, tắt A/C trước khi tắt động cơ để giảm áp lực trong hệ thống.
• Hạn chế mở/tắt liên tục điều hòa, tránh làm ly hợp và van điều khiển nhanh hỏng.
– Bảo dưỡng máy nén điều hòa định kỳ:
• Kiểm tra và bổ sung dầu bôi trơn theo định kỳ hoặc khi có dấu hiệu thiếu dầu.
• Vệ sinh hoặc thay thế bộ lọc, dàn lạnh và dàn nóng để hệ thống hoạt động trơn tru.
• Kiểm tra dây đai, pully, ổ bi và phớt làm kín, thay thế nếu mòn hoặc hỏng.
• Thực hiện nạp môi chất lạnh đúng loại và đúng áp suất, tránh thừa hoặc thiếu.
• Mang xe đi kiểm tra toàn bộ hệ thống điều hòa ít nhất 1–2 lần/năm, đặc biệt trước mùa nắng nóng.
Kết luận: Máy nén điều hòa ô tô là bộ phận quan trọng, quyết định hiệu quả làm mát và độ bền của toàn bộ hệ thống điều hòa. Việc nhận biết dấu hiệu hư hỏng, hiểu rõ nguyên nhân, và thực hiện kiểm tra, sử dụng, bảo dưỡng đúng cách sẽ giúp máy nén hoạt động ổn định, kéo dài tuổi thọ và giảm chi phí sửa chữa. Đầu tư thời gian vào bảo dưỡng định kỳ không chỉ mang lại sự thoải mái cho người lái và hành khách mà còn bảo vệ động cơ và hệ thống điều hòa của xe.
