Hệ thống quản lý nhiệt (Thermal Management System – TMS) trên ô tô điện (EV) đóng vai trò quan trọng trong việc đảm bảo hiệu suất, độ bền và an toàn của các thành phần chính như điều hòa không khí (AC), pin (battery) và động cơ điện (motor).
- Tổng quan về hệ thống quản lý nhiệt trên ô tô điện

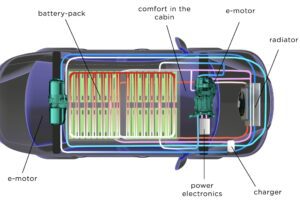

Hệ thống quản lý nhiệt trên EV được thiết kế để duy trì nhiệt độ tối ưu cho các bộ phận sau:
1.1 Pin (Battery): Pin lithium-ion hoạt động tốt nhất trong khoảng nhiệt độ 20–40°C. Quá nóng hoặc quá lạnh sẽ làm giảm hiệu suất, tuổi thọ, hoặc gây nguy cơ hỏng hóc.
1.2 Động cơ điện và bộ biến tần (Motor & Inverter): Động cơ và bộ biến tần tạo ra nhiệt trong quá trình hoạt động, cần được làm mát để tránh quá nhiệt và duy trì hiệu suất.
1.3 Hệ thống điều hòa không khí (AC): Đảm bảo sự thoải mái cho hành khách trong khi tối ưu hóa mức tiêu thụ năng lượng từ pin.
1.4 Các bộ phận điện tử khác: Ví dụ, bộ điều khiển điện tử (ECU) và hệ thống điện áp cao cũng cần được làm mát.
- Thành phần của hệ thống quản lý nhiệt
Hệ thống quản lý nhiệt trên EV thường bao gồm các thành phần sau:
2.1 Hệ thống làm mát pin
2.1.1 Mục đích: Giữ pin trong phạm vi nhiệt độ lý tưởng, đặc biệt khi sạc nhanh, lái xe ở tốc độ cao, hoặc trong môi trường khắc nghiệt (nóng/lạnh).
2.1.2 Phương pháp làm mát:
a.Làm mát bằng chất lỏng (Liquid Cooling): Sử dụng dung dịch làm mát (thường là hỗn hợp nước và glycol) chạy qua các kênh hoặc tấm làm mát (cooling plates) tiếp xúc trực tiếp với pin. Hiệu quả cao, được sử dụng trong các mẫu xe như Tesla Model 3, Chevrolet Bolt.
b.Làm mát bằng không khí (Air Cooling): Dùng quạt để lưu thông không khí qua pin, đơn giản nhưng kém hiệu quả hơn, thường thấy ở các mẫu xe cũ như Nissan Leaf (phiên bản đầu).
c.Làm mát bằng chất làm lạnh (Refrigerant Cooling): Sử dụng chất làm lạnh từ hệ thống AC để làm mát pin, thường kết hợp với máy nén điện.
d.Sưởi ấm pin: Trong điều kiện lạnh, hệ thống sử dụng máy sưởi điện (PTC heater) hoặc bơm nhiệt (heat pump) để làm ấm pin, đảm bảo hiệu suất sạc và xả.
2.2 Hệ thống làm mát động cơ và bộ biến tần
2.2.1 Mục đích: Động cơ điện và bộ biến tần sinh nhiệt do dòng điện lớn, cần làm mát để tránh hư hại và duy trì hiệu suất.
2.2.2 Phương pháp:
a.Làm mát bằng chất lỏng: Dùng chất lỏng tuần hoàn qua các kênh làm mát trong động cơ và biến tần, sau đó tản nhiệt qua bộ tản nhiệt (radiator) hoặc bộ trao đổi nhiệt.
b.Làm mát bằng dầu: Một số động cơ sử dụng dầu làm mát trực tiếp, vừa làm mát vừa bôi trơn.
c.Công nghệ tiên tiến: Một số EV (như Porsche Taycan) tích hợp hệ thống làm mát động cơ với bơm nhiệt để tái sử dụng nhiệt thải, cải thiện hiệu quả năng lượng.
2.3 Hệ thống điều hòa không khí (AC)
2.3.1 Mục đích: Cung cấp không khí mát/nóng cho cabin, đồng thời tối ưu hóa tiêu thụ năng lượng để không làm giảm quãng đường di chuyển của EV.
2.3.2 Công nghệ:

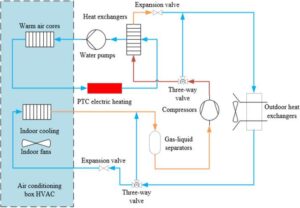

a.Bơm nhiệt (Heat Pump): Thay vì sử dụng máy sưởi điện tiêu tốn năng lượng, bơm nhiệt tái sử dụng nhiệt từ môi trường hoặc từ các bộ phận khác (như pin, động cơ) để sưởi ấm cabin. Ví dụ: Tesla Model Y, Nissan Leaf e+.
b.Máy nén điện: Thay thế máy nén cơ khí (trong xe ICE), máy nén điện được điều khiển chính xác để tối ưu hóa hiệu suất làm mát.
c.Hệ thống đa vùng (Multi-Zone Climate Control): Cho phép điều chỉnh nhiệt độ riêng cho từng khu vực trong cabin, giảm lãng phí năng lượng.
2.4 Hệ thống quản lý nhiệt tổng hợp

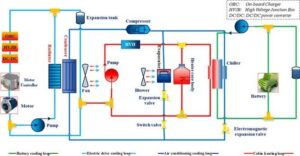

2.4.1 Tích hợp đa thành phần: Nhiều EV sử dụng một hệ thống quản lý nhiệt tổng hợp, kết nối pin, động cơ, và AC qua một mạch chất lỏng hoặc bơm nhiệt chung. Ví dụ:
-Tesla sử dụng “Superbottle” (một module tích hợp làm mát và sưởi ấm cho pin, động cơ, và cabin).
-Hệ thống bơm nhiệt của Volkswagen ID.4 tái sử dụng nhiệt từ động cơ và pin để sưởi ấm cabin.
2.5 Bộ trao đổi nhiệt (Heat Exchanger): Chuyển nhiệt giữa các mạch làm mát, giúp tối ưu hóa năng lượng.
- Công nghệ và xu hướng
3.1 Bơm nhiệt tiên tiến: Các hãng như Tesla, Hyundai và BMW sử dụng bơm nhiệt để cải thiện hiệu quả năng lượng, đặc biệt trong thời tiết lạnh, giúp tăng quãng đường di chuyển lên đến 20-30%.
3.2 Vật liệu cách nhiệt và tản nhiệt: Sử dụng vật liệu như aerogel hoặc tấm tản nhiệt graphene để cải thiện hiệu quả làm mát pin.
3.3 Quản lý nhiệt thông minh (AI-based): Các thuật toán AI dự đoán nhiệt độ pin và động cơ dựa trên điều kiện lái xe, thời tiết, và lịch sử sử dụng, từ đó điều chỉnh hệ thống làm mát/sưởi ấm tối ưu.
3.4 Tái sử dụng nhiệt thải: Nhiệt từ động cơ hoặc pin được tái sử dụng để sưởi ấm cabin hoặc làm nóng pin trong thời tiết lạnh.
3.5 Hệ thống làm mát không khí chủ động: Một số EV sử dụng các cửa gió điều chỉnh tự động để tối ưu hóa luồng không khí qua bộ tản nhiệt.
- Thách thức
4.1 Hiệu quả năng lượng: Hệ thống AC và sưởi ấm tiêu tốn nhiều năng lượng, làm giảm quãng đường di chuyển, đặc biệt trong thời tiết khắc nghiệt.
4.2 Chi phí: Các hệ thống làm mát bằng chất lỏng hoặc bơm nhiệt phức tạp và đắt tiền, làm tăng giá thành xe.
4.3 Độ bền pin: Nhiệt độ không ổn định có thể làm giảm tuổi thọ pin, đòi hỏi hệ thống quản lý nhiệt phải cực kỳ chính xác.
4.4 Trọng lượng và không gian: Hệ thống quản lý nhiệt phức tạp cần nhiều không gian và tăng trọng lượng xe, ảnh hưởng đến hiệu suất.
- Ví dụ thực tiễn
5.1 Tesla: Hệ thống quản lý nhiệt tích hợp với bơm nhiệt và “Superbottle” trên Model 3/Y, cho phép làm mát/sưởi ấm đồng thời pin, động cơ, và cabin.
5.2 Hyundai Ioniq 5: Sử dụng bơm nhiệt và làm mát chất lỏng, với khả năng làm nóng pin trước khi sạc nhanh để tăng hiệu suất.
5.3 Nissan Leaf: Phiên bản cũ dùng làm mát không khí, nhưng phiên bản e+ tích hợp làm mát chất lỏng và bơm nhiệt.
5.4 Porsche Taycan: Hệ thống làm mát chất lỏng tiên tiến cho pin và động cơ, hỗ trợ sạc nhanh 270 kW mà không gây quá nhiệt.
- Hướng nghiên cứu và phát triển
6.1 Vật liệu mới: Sử dụng chất làm mát tiên tiến hoặc vật liệu đổi pha (PCM) để lưu trữ và giải phóng nhiệt hiệu quả hơn.
6.2 Hệ thống quản lý nhiệt tự thích nghi: Dựa trên AI và IoT để dự đoán và điều chỉnh nhiệt độ theo thời gian thực.
6.3 Tích hợp năng lượng tái tạo: Kết hợp hệ thống quản lý nhiệt với các tấm pin mặt trời trên xe để giảm phụ thuộc vào pin chính.
6.4 Làm mát chủ động cho sạc nhanh: Phát triển hệ thống làm mát pin chuyên biệt để hỗ trợ sạc siêu nhanh (350 kW trở lên) mà không gây quá nhiệt.
