Cảm biến áp suất tuyệt đối ống nạp (Manifold Absolute Pressure – MAP sensor) là một chi tiết quan trọng trong hệ thống điều khiển động cơ phun xăng điện tử. MAP sensor đo áp suất tuyệt đối trong ống nạp (intake manifold) và cung cấp dữ liệu cho bộ điều khiển động cơ (ECU) để tính toán lượng không khí vào động cơ, từ đó điều chỉnh tỷ lệ không khí-nhiên liệu và thời điểm đánh lửa cho phù hợp.
Cần nhớ là để tính lưu lượng không khí vào động cơ quy ra khối lượng (kg/s), đa số ECU đều dùng phương pháp tốc độ-tỷ trọng (speed- density method).
1.Phương pháp Speed Density là một kỹ thuật được sử dụng trong hệ thống điều khiển động cơ (Engine Management System) để xác định lưu lượng khí nạp vào động cơ dựa trên dữ liệu từ MAP sensor (Manifold Absolute Pressure sensor) kết hợp với các thông số khác như vòng tua động cơ (RPM) và nhiệt độ không khí nạp (IAT). Phương pháp này phổ biến trong các động cơ phun xăng điện tử (EFI).
2.Nguyên lý của phương pháp Speed Density
Speed Density dựa trên việc đo áp suất tuyệt đối trong ống nạp (MAP), vòng tua động cơ (RPM), và nhiệt độ không khí nạp (IAT) để tính toán lưu lượng khối lượng không khí (mass air flow) vào động cơ.
Không giống cách tính với cảm biến đo gió dây nóng – Mass Air Flow (MAF), đo trực tiếp lưu lượng không khí, Speed Density gián tiếp tính toán lưu lượng không khí dựa trên các thông số đo được và bảng ánh xạ (lookup table) trong ECU.
Công thức cơ bản:
Trong đó:
m-Lưu lượng khối lượng không khí (kg/s).
P: Áp suất tuyệt đối trong ống nạp (từ MAP sensor, đơn vị Pa hoặc kPa).
Ve: Dung tích động cơ (m³).
eta v: Hiệu suất thể tích (volumetric efficiency), phụ thuộc vào thiết kế động cơ và điều kiện vận hành.
RPM: Vòng tua động cơ (vòng/phút).
R: Hằng số khí lý tưởng (8.314 J/mol·K cho không khí).
T: Nhiệt độ không khí nạp (từ IAT sensor, đơn vị độ Kelvin).
- Vai trò của MAP sensor trong Speed President
3.1 Đo áp suất tuyệt đối: MAP sensor cung cấp giá trị áp suất trong ống nạp (thường từ 20-100 kPa ở động cơ tự nhiên, cao hơn ở động cơ tăng áp). Áp suất này phản ánh lượng không khí nạp vào động cơ.
3.2 Tích hợp với IAT:
Cảm biến IAT thường nằm trên lọc gió hoặc đường ống nạp.

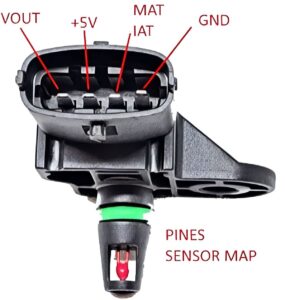

Trong MAP sensor 4 dây, cảm biến IAT được tích hợp vào MAP, giúp hiệu chỉnh mật độ không khí (mật độ giảm khi nhiệt độ tăng).
3.3 Dữ liệu cho ECU: ECU sử dụng dữ liệu từ MAP sensor, IAT, và cảm biến vị trí trục khuỷu (Crankshaft Position Sensor) để tra cứu bản đồ (fuel map), tính toán lượng nhiên liệu cần phun.
- Quy trình xác định lưu lượng khí nạp bằng Speed Density
4.1 Thu thập dữ liệu:
-MAP sensor đo áp suất tuyệt đối trong ống nạp (ví dụ: 30 kPa khi không tải, 95 kPa khi toàn tải).
-IAT sensor đo nhiệt độ không khí (ví dụ: 25°C = 298 K).
-Cảm biến RPM đo vòng tua động cơ (ví dụ: 3000 RPM).
4.2 Tính toán mật độ không khí:
Dựa trên phương trình trạng thái khí lý tưởng ECU ước tính hiệu suất thể tích eta_v:
ECU sử dụng lookup table được lập trình sẵn, dựa trên RPM và áp suất MAP, để xác định eta_v. Ví dụ: eta_v có thể là 0.8 (80%) ở điều kiện không tải và 0.95 (95%) ở toàn tải.
Tính lưu lượng khối lượng không khí:
Kết hợp các thông số vào công thức trên để tính lưu lượng khí nạp.
Ví dụ: Với động cơ 0.5L (0.0005 m³), áp suất 95 kPa, nhiệt độ 298 K, eta_v = 0.9, RPM = 3000: lưu lượng là 0.0015 kg/s
-Điều chỉnh phun nhiên liệu: ECU sử dụng lưu lượng không khí tính được để xác định lượng nhiên liệu cần phun, dựa trên tỷ lệ không khí-nhiên liệu AFR cần thiết.
Ví dụ AFR =14.7:1, lưu lượng xăng cần phun là 0.0001kg/s
5.Ưu điểm và nhược điểm của Speed Density
5.1 Ưu điểm:
-Đơn giản, chi phí thấp: Không cần cảm biến MAF đắt tiền, phù hợp cho xe máy và ô tô giá rẻ.
-Hiệu quả ở động cơ tăng áp: MAP sensor đo tốt áp suất cao, phù hợp cho động cơ turbo hoặc supercharged.
-Tích hợp dễ dàng: MAP sensor 4 dây (với IAT) cung cấp cả áp suất và nhiệt độ, giảm số lượng cảm biến.
5.2 Nhược điểm:
-Phụ thuộc vào lập trình: Yêu cầu bảng ánh xạ chính xác, nếu không sẽ dẫn đến sai số trong tính toán nhiên liệu.
-Ít chính xác ở điều kiện thay đổi lớn: Ví dụ, khi độ cao hoặc nhiệt độ môi trường thay đổi đột ngột, cần cảm biến áp suất khí quyển (barometric) bổ sung.
-Khó điều chỉnh khi độ động cơ: Nếu nâng cấp động cơ (ví dụ, lắp turbo), cần hiệu chỉnh lại bảng ánh xạ.
6.Các loại MAP sensor
MAP sensor được phân loại dựa trên công nghệ, cách thức hoạt động, và vị trí lắp đặt. Các loại chính:
6.1 Theo công nghệ
-Cảm biến analog: Sử dụng màng gốm hoặc silicon (diaphragm) với các điện trở áp điện (piezoresistive resistors) để đo sự biến dạng do thay đổi áp suất.
-Tạo ra tín hiệu điện áp analog (thường từ 0.5V đến 4.5-5V) tỷ lệ với áp suất trong ống nạp.
Ví dụ: Tại trạng thái không tải (idle), điện áp khoảng 1-2V; tại toàn tải (wide open throttle – WOT), điện áp gần 4.5-5V.
Ưu điểm: Đơn giản, chi phí thấp.
Nhược điểm: Dễ bị nhiễu tín hiệu trong môi trường rung động cao.
-Cảm biến số (digital):
Sử dụng mạch điện tử để tạo tín hiệu số (dạng tần số hoặc xung). Thường được dùng trong các hệ thống hiện đại hơn như EEC-IV (Ford). Tín hiệu số có tần số thay đổi theo áp suất ống nạp.
Ưu điểm: Chính xác hơn, ít bị nhiễu.
Nhược điểm: Phức tạp, chi phí cao hơn.
-Cảm biến kết hợp:

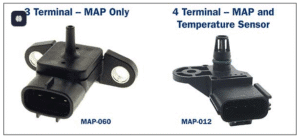

Một số MAP sensor tích hợp cảm biến nhiệt độ không khí nạp (Intake Air Temperature – IAT) trong cùng một vỏ, thường thấy ở các loại 4 dây.
Ví dụ: Cảm biến Bosch 4 dây dùng trong Saturn Sky/Pontiac Solstice.
6.2 Theo vị trí lắp đặt
-Gắn trực tiếp trên ống nạp (intake mount): Được gắn trực tiếp trên hoặc gần ống nạp, thường không cần ống chân không.
Phổ biến trong các động cơ tăng áp (turbocharged) hoặc siêu nạp (supercharged).
-Gắn xa (remote mount):
Kết nối với ống nạp qua một ống chân không (vacuum hose), thường nằm ở khoang động cơ. Thích hợp cho các động cơ hút tự nhiên (naturally aspirated).
6.3 Theo mức áp suất
-1-bar MAP sensor: Dùng cho động cơ tự nhiên, đo áp suất từ 0 đến 1 bar (khoảng 100 kPa).
-2-bar, 3-bar, 4-bar MAP sensor: Dùng cho động cơ tăng áp hoặc siêu nạp, đo áp suất cao hơn (lên đến 200, 300, hoặc 400 kPa). Ví dụ: MapDaddy 4 Bar MAP sensor đo được áp suất tăng lên đến 44 psi.
-Kết hợp cảm biến áp suất khí quyển (barometric): Một số MAP sensor đo cả áp suất khí quyển khi động cơ chưa khởi động, hỗ trợ điều chỉnh theo độ cao.
6.4 Theo ứng dụng
-Động cơ xăng: MAP sensor thường dùng trong hệ thống phun xăng điện tử (D-type injection system), đo áp suất gián tiếp để tính lượng không khí.
-Động cơ diesel: MAP sensor hỗ trợ điều khiển van tuần hoàn khí thải (EGR) và tối ưu hóa áp suất tăng áp.
7.Kiểm tra và chẩn đoán
7.1 Kiểm tra điện áp: Sử dụng đồng hồ vạn năng (multimeter) ở chế độ DC voltage.
Khi động cơ tắt, dây nguồn có điện áp 4.5-5V, dây tín hiệu MAP khoảng 2.3-4.5V (tùy áp suất khí quyển).
-Khi động cơ chạy không tải, dây tín hiệu MAP giảm xuống 1-2V; khi tăng ga, tăng lên 4.5-5V.
-Dây tín hiệu IAT thay đổi điện áp theo nhiệt độ (thường 0.5-4V, giảm khi nhiệt độ tăng).
7.2 Lỗi thường gặp:
-Tín hiệu không đổi hoặc bất thường: Do cảm biến hỏng, dây đứt, hoặc tắc ống chân không.
-Lỗi kết nối: Dây IAT hoặc MAP bị lỏng, gỉ sét, hoặc nối sai.
-Mã lỗi OBD-II: P0105-P0109, P0068-P0069 (liên quan đến MAP sensor).
7.3 Triệu chứng khi hỏng: Động cơ chạy không ổn định, tiêu hao nhiên liệu tăng, mất công suất, hoặc nổ ngược (backfire).
7.4 Lưu ý khi lắp đặt
-Nguy cơ nối sai dây: Nếu nối ngược dây (ví dụ: dây nguồn với dây tín hiệu), có thể làm hỏng cảm biến hoặc ECU. Tuy nhiên, MAP sensor 4 dây thường có khóa chốt (locking tab) để tránh nối sai.
-Thay thế: Lắp đặt đơn giản, chỉ cần tháo vít, ngắt kết nối điện, và thay cảm biến mới. Đảm bảo ống chân không (nếu có) không bị rò rỉ.
