Trên ô tô điện cũng như ô tô hybrid vai trò của hệ thống quản lý pin hay còn gọi là BMS là vô cùng quan trọng. Trong khuôn khổ bài viết này chúng tôi sẽ trình bày tổng quan về BMS, từ định nghĩa, chức năng, thành phần, đến ứng dụng và xu hướng tương lai.
1.Giới thiệu
Hệ thống quản lý pin (BMS) là “bộ não” của các hệ thống pin hiện đại, đặc biệt là pin lithium ion, đảm bảo an toàn, hiệu suất và tuổi thọ pin.
2.Khái niệm BMS
2.1 Khái niệm
Hệ thống quản lý pin (BMS) là hệ thống điện tử giám sát và quản lý pin sạc (đơn lẻ hoặc cụm pin). BMS thực hiện các nhiệm vụ:
2.2 Bảo vệ: Ngăn pin hoạt động ngoài phạm vi an toàn (quá sạc, xả quá sâu, quá nhiệt, đoản mạch).
2.3 Giám sát: Đo lường điện áp, dòng điện, nhiệt độ.
2.4 Ước tính trạng thái: Tính toán trạng thái sạc (SOC), trạng thái sức khỏe (SOH), trạng thái năng lượng (SOE).
2.5 Cân bằng pin đơn: Đảm bảo các pin đơn có mức điện tích đồng đều.
2.6 Quản lý nhiệt: Điều chỉnh nhiệt độ pin.
2.7 Giao tiếp: Truyền dữ liệu đến thiết bị bên ngoài (bộ sạc, hệ thống điều khiển).
2.8 Mục đích chính: Đảm bảo an toàn, kéo dài tuổi thọ, tối ưu hiệu suất và cung cấp thông tin trạng thái pin.
3.Vai trò của BMS
BMS đặc biệt quan trọng với pin lithium-ion, vốn nhạy cảm với các điều kiện bất lợi:
3.1 An toàn: Ngăn thoát nhiệt (thermal runaway), cháy nổ do quá sạc, xả quá sâu hoặc quá nhiệt.
3.2 Kéo dài tuổi thọ: Giữ pin trong phạm vi hoạt động tối ưu (SOC 20%-80%), giảm căng thẳng.
3.3 Tăng hiệu suất: Cân bằng tế bào, đảm bảo cung cấp năng lượng ổn định.
3.4 Cung cấp dữ liệu: Báo cáo SOC, SOH, lỗi, hỗ trợ bảo trì và dự đoán sự cố.
Không có BMS, pin dễ bị hỏng, giảm tuổi thọ hoặc gây nguy hiểm.
4.Lịch sử phát triển
BMS ra đời từ những năm 1970 cùng công nghệ pin, nhưng chỉ thực sự phát triển khi xe điện (EV) và pin lithium-ion trở nên phổ biến. Các tiến bộ bao gồm:
-Chuẩn hóa giao thức giao tiếp.
-Quản lý nhiệt đảo ngược.
-Cải tiến cân bằng tế bào.
-Ứng dụng phân tích dữ liệu lớn (big data).

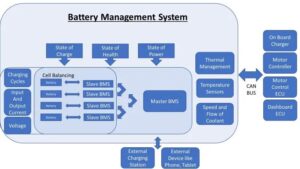

5.Nguyên lý hoạt động
BMS sử dụng cảm biến để đo điện áp, dòng điện, nhiệt độ, truyền dữ liệu đến bộ vi điều khiển (MCU). MCU phân tích, đưa ra quyết định:
5.1 Điều chỉnh nhiệt độ: Kích hoạt hệ thống làm mát nếu pin quá nóng.
5.2 Cân bằng pin đơn: Chuyển năng lượng giữa các pin đơn để duy trì điện áp đồng đều.
5.3 Bảo vệ: Ngắt mạch khi phát hiện sự cố (quá áp, dưới áp, quá dòng).

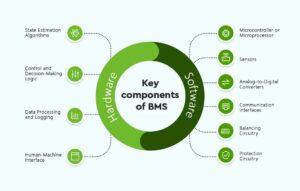

6.Thành phần của BMS
6.1 Phần cứng
6.1.1 Bộ vi điều khiển (MCU): Xử lý dữ liệu, chạy thuật toán.
6.1.2 Cảm biến: Đo điện áp, dòng điện, nhiệt độ (thường dùng nhiệt điện trở NTC/PTC).
6.1.3 Bộ chuyển đổi Analog-to-Digital (ADC): Chuyển tín hiệu analog thành số.

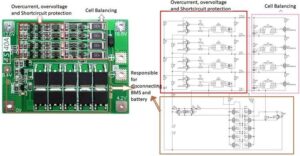

6.1.4 Mạch cân bằng: Điện trở (thụ động) hoặc mạch chuyển năng lượng (chủ động).
6.1.5 Mạch bảo vệ: MOSFET, rơ-le ngắt mạch khi có sự cố.
6.1.6 Giao tiếp: CAN, RS-485, Ethernet, Bluetooth cho trao đổi dữ liệu.
6.2 Phần mềm
6.2.1 Thuật toán ước tính: Tính SOC, SOH dựa trên dữ liệu cảm biến.
6.2.2 Điều khiển: Quản lý sạc/xả, cân bằng, bảo vệ.
6.2.3 Xử lý dữ liệu: Lọc tín hiệu, ghi nhật ký lỗi.
6.2.4 Giao diện người dùng (HMI): Hiển thị trạng thái pin trên màn hình hoặc ứng dụng.
7.Phân loại BMS
7.1 Theo phương pháp điều khiển
* Thụ động (Passive): Tiêu tán năng lượng qua điện trở, đơn giản, rẻ nhưng kém hiệu quả.
* Chủ động (Active): Chuyển năng lượng giữa tế bào, hiệu quả nhưng phức tạp, đắt.
* Kết hợp (Hybrid): Kết hợp thụ động và chủ động để tối ưu chi phí và hiệu suất.
7.2 Theo kiến trúc hệ thống
7.1.1 Tập trung: Một đơn vị điều khiển toàn bộ pin, phù hợp với hệ thống nhỏ.
7.1.2 Phân tán: Nhiều mô-đun con quản lý từng nhóm pin, dùng cho hệ thống lớn (EV, ESS).
7.1.3 Mô-đun: Các mô-đun độc lập, linh hoạt, dễ mở rộng.
7.3 Theo phương thức giao tiếp
7.2.1 Có dây (Wired): Dùng CAN, RS-485, đáng tin cậy nhưng phức tạp khi lắp đặt.
7.2.2 Không dây (Wireless): Dùng Bluetooth, Wi-Fi, linh hoạt nhưng dễ bị nhiễu.
8.Lợi ích của BMS
8.1 Tăng hiệu suất: Cân bằng tế bào, đảm bảo sạc/xả đồng đều.
8.2 An toàn và độ tin cậy: Ngăn quá sạc, xả quá sâu, đoản mạch, giảm nguy cơ cháy nổ.
8.3 Kéo dài tuổi thọ: Giám sát và bảo vệ pin, giảm hao mòn.
8.4 Dự đoán sự cố: Phân tích dữ liệu để phát hiện sớm lỗi tiềm ẩn.
9.Công nghệ BMS
9.1 Giám sát pin lithium-ion: Cung cấp dự báo, đảm bảo an toàn, báo cáo trạng thái thời gian thực.
9.2 Bluetooth & Không dây: Kết nối với điện thoại, máy tính bảng để điều khiển từ xa.
9.3 Tích hợp IoT: Trao đổi dữ liệu, tăng độ tin cậy và hiệu quả.
9.4 Thuật toán nâng cao: Sử dụng AI và big data để dự đoán trạng thái và tối ưu hiệu suất.
10.Ứng dụng của BMS
10.1 Xe điện & hybrid: Quản lý pin lớn, đảm bảo an toàn và phạm vi hoạt động.
10.2 Lưu trữ năng lượng tái tạo: Tối ưu hóa lưu trữ năng lượng từ mặt trời, gió.
10.3 Hệ thống lưu trữ năng lượng (ESS): Gia đình, công nghiệp, lưới điện.
10.4 Công nghiệp & hàng hải: Quản lý pin lớn, đảm bảo độ tin cậy.
10.5 Viễn thông & Trung tâm dữ liệu: Đảm bảo nguồn dự phòng ổn định.
10.6 Thiết bị tiêu dùng & ý tế: Điện thoại, laptop, xe lăn điện, máy tạo nhịp tim.
11.Xu hướng thị trường
11.1 Quy mô thị trường: Năm 2022, thị trường BMS đạt 7,8 tỷ USD, dự kiến đạt 55,1 tỷ USD vào 2032 (CAGR 19,5%).
11.2 Xu hướng: Trí tuệ hóa, giám sát từ xa, tối ưu đa năng lượng, ứng dụng AI và big data.
11.3 Nhà sản xuất hàng đầu: Nuvation Energy (Mỹ), Lithium Balance (Đan Mạch), MOKOEnergy (Trung Quốc), Victron Energy (Hà Lan), Leclanché (Thụy Sĩ).
12.Thách thức và xu hướng tương lai
12.1 Thách thức: Thích nghi với công nghệ pin mới, quản lý dữ liệu, đảm bảo an toàn.
12.2 Tương lai: BMS thông minh hơn với AI, tích hợp IoT, ứng dụng trong tự động hóa, nhà thông minh, quân sự.
13.Kết luận
BMS là yếu tố cốt lõi đảm bảo an toàn, hiệu suất và tuổi thọ cho các hệ thống pin, đặc biệt trong xe điện, lưu trữ năng lượng và thiết bị tiêu dùng. Với sự phát triển của công nghệ, BMS ngày càng thông minh, linh hoạt, đóng vai trò quan trọng trong năng lượng bền vững.
